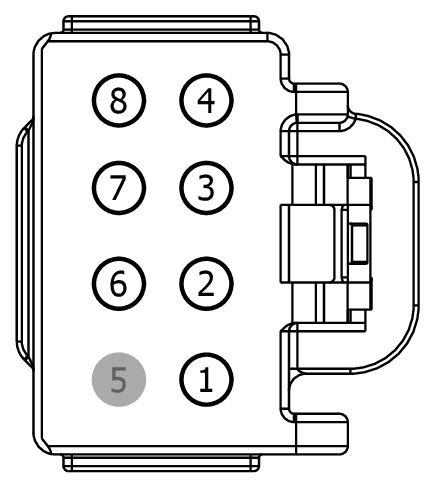

Connector End View (C504C) - DRIVER DOOR WINDOW CONTROL SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C504C | DRIVER DOOR WINDOW CONTROL SWITCH | GN | 14631 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPW16 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | N/A | ||||
| 2 | CPW15 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | N/A | ||||
| 3 | GD354 (BK) | 14 | GROUND - ROCKER PANEL FRONT LEFT # 2ND POINT | N/A | ||||
| 4 | CBP25 (BK) | 14 | FUSE - 25 OR CIRCUIT BREAKER | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CPW17 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | N/A | ||||
| 7 | CPW18 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | N/A | ||||
| 8 | CPW14 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | N/A | ||||

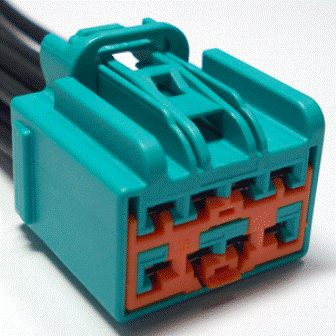

Available Pigtail Kits
Pigtail Kit Part Number WPT-1031
Service Part Number:
3U2Z-14S411-PPB
Gauge:
10 12
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Switch - Adjustable Pedal
- Switch - Convertable Top
- Switch - Door Lock (Cargo)
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Moon Roof/Sun Roof
- Switch - Power Window - Driver
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
- Switch - Power Window - RH - Rear
- Switch - Seat Lumbar
- Switch - Third Row Power Folding Seat
