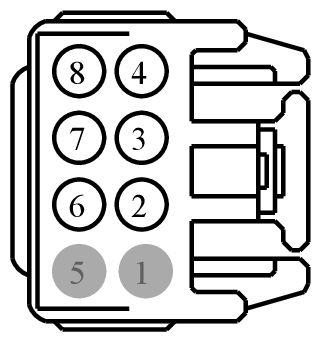

Connector End View (C504B) - DRIVER DOOR WINDOW CONTROL SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C504B | DRIVER DOOR WINDOW CONTROL SWITCH | LT GY | 14631 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | GD354 (BK) | 14 | GROUND - ROCKER PANEL FRONT LEFT # 2ND POINT | N/A | ||||
| 3 | CPW11 (BK) | 16 | SWITCH - POWER WINDOW DRIVER # DRIVER UP | N/A | ||||
| 4 | CPW10 (BK) | 16 | SWITCH - POWER WINDOW DRIVER # DRIVER DOWN | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CBP25 (BK) | 14 | FUSE - 25 OR CIRCUIT BREAKER | N/A | ||||
| 7 | CPW12 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | N/A | ||||
| 8 | CPW13 (BK) | 14 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | N/A | ||||
