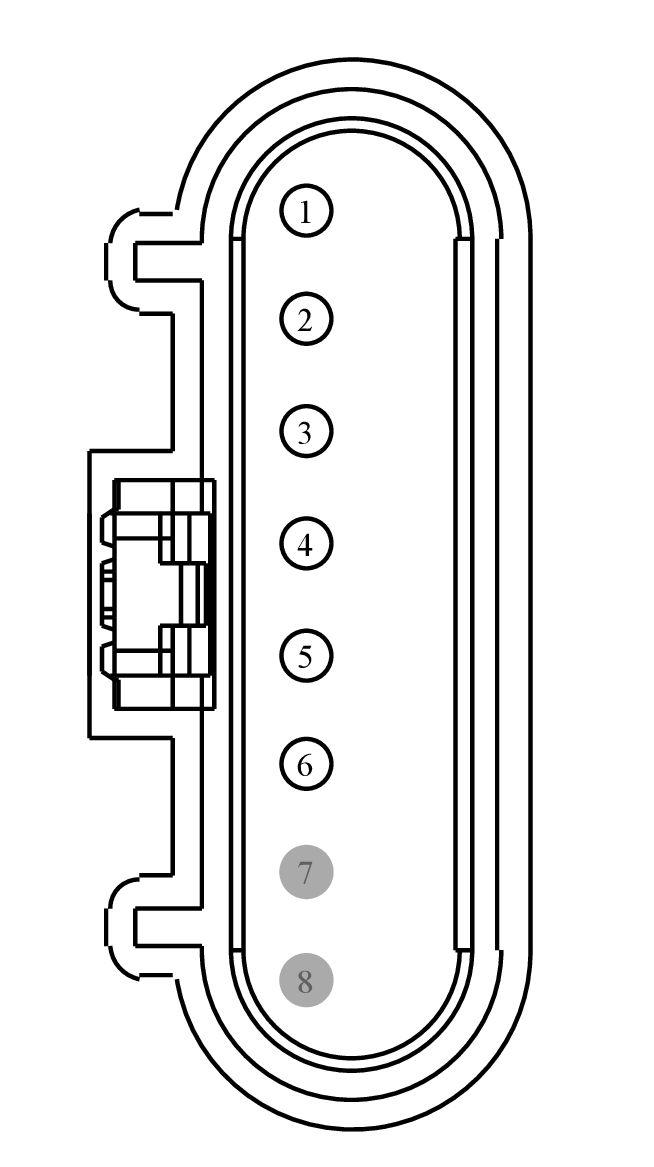

Connector End View (C486) - REAR DOOR LATCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C486 | REAR DOOR LATCH | BK | 18C394 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL17 (BK) | 20 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO UNLOCK | N/A | ||||
| 2 | CPL11 (BK) | 17 | CTRL MOD. - DOOR LOCK # ALL LOCK | N/A | ||||
| 3 | CPL12 (BK) | 17 | CTRL MOD. - DOOR LOCK # DOUBLE LOCK ALL LOCK | N/A | ||||
| 4 | GD352 (BK) | 16 | GROUND - PILLAR D RIGHT # 2ND POINT | N/A | ||||
| 5 | CPL23 (BK) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # UNLOCK | N/A | ||||
| 6 | CPL44 (BK) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1366
Service Part Number:
3U2Z-14S411-MBB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Module - Liftgate
- Switch - Door Ajar / Interior Lamp
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Sliding Door Contact
