Connector End View (C465) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C465 | INLINE | BK | 17N40014A583 | Not Available | ||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

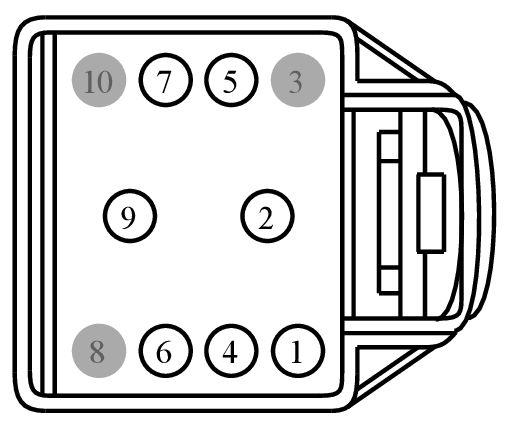

MALE
Harness
17N400
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VPK08 (BK) | 22 | N/A | |||
| 2 | GD352 (BK) | 14 | N/A | |||
| 2 | GD352 (BK) | 16 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | RPK08 (BK) | 22 | N/A | |||
| 5 | CLS05 (BK) | 20 | N/A | |||
| 6 | CPL17 (BK) | 20 | N/A | |||
| 7 | CPR63 (BK) | 22 | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBB90 (BK) | 14 | N/A | |||
| 10 | * | * | N/A | |||

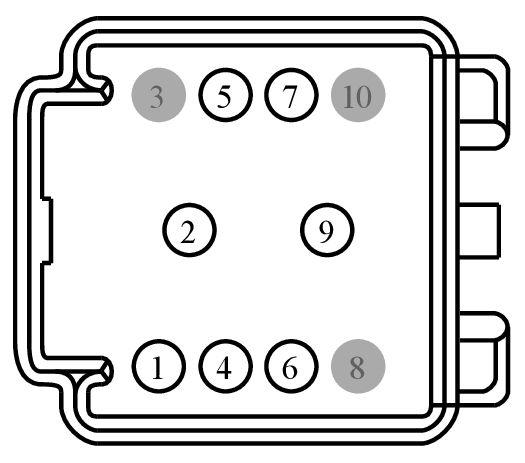

FEMALE
Harness
14A583
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VPK08 (BK) | 22 | N/A | |||
| 2 | GD352 (BK) | 14 | N/A | |||
| 2 | GD352 (BK) | 16 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | RPK08 (BK) | 22 | N/A | |||
| 5 | CLS05 (BK) | 20 | N/A | |||
| 6 | CPL17 (BK) | 20 | N/A | |||
| 7 | CPR63 (BK) | 22 | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CBB90 (BK) | 14 | N/A | |||
| 10 | * | * | N/A | |||
