Connector End View (C421) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C421 | INLINE | BK | 14A00514A583/18C394 | Not Available | ||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

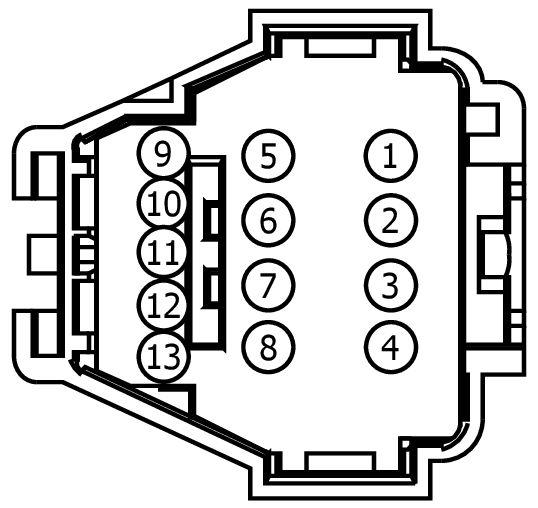

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL11 (GY-BN) | 17 | N/A | |||
| 2 | CRW02 (GY-BU) | 20 | N/A | |||
| 3 | CPL17 (YE-VT) | 20 | N/A | |||
| 4 | CBB13 (GY-BN) | 16 | N/A | |||
| 5 | GD352 (BK-BU) | 14 | N/A | |||
| 6 | CPR63 (GY-YE) | 22 | N/A | |||
| 7 | CPL12 (VT-OG) | 17 | N/A | |||
| 8 | CBB90 (YE-OG) | 14 | N/A | |||
| 9 | CPL44 (YE-OG) | 22 | N/A | |||
| 10 | CPL23 (GY-BN) | 20 | N/A | |||
| 11 | VPK08 (WH-OG) | 22 | N/A | |||
| 12 | RPK08 (YE-GN) | 22 | N/A | |||
| 13 | CLS05 (BU-GY) | 20 | N/A | |||

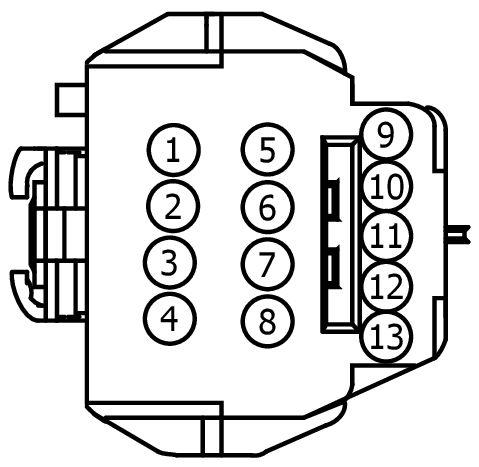

FEMALE
Harness
14A583/18C394
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL11 (BK) | 17 | N/A | |||
| 2 | CRW02 (BK) | 20 | N/A | |||
| 2 | CRW02 (BK) | 20 | N/A | |||
| 3 | CPL17 (BK) | 20 | N/A | |||
| 3 | CPL17 (BK) | 20 | N/A | |||
| 4 | CBB13 (BK) | 16 | N/A | |||
| 5 | GD352 (BK) | 14 | N/A | |||
| 5 | GD352 (BK) | 14 | N/A | |||
| 5 | GD352 (BK) | 16 | N/A | |||
| 5 | GD352 (BK) | 16 | N/A | |||
| 6 | CPR63 (BK) | 22 | N/A | |||
| 7 | CPL12 (BK) | 17 | N/A | |||
| 8 | CBB90 (BK) | 14 | N/A | |||
| 9 | CPL44 (BK) | 20 | N/A | |||
| 9 | CPL44 (BK) | 22 | N/A | |||
| 10 | CPL23 (BK) | 20 | N/A | |||
| 11 | VPK08 (BK) | 22 | N/A | |||
| 11 | VPK08 (BK) | 22 | N/A | |||
| 12 | RPK08 (BK) | 22 | N/A | |||
| 12 | RPK08 (BK) | 22 | N/A | |||
| 13 | CLS05 (BK) | 20 | N/A | |||
