Connector End View (C405) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C405 | INLINE | BK | 14A00513412/13A444 | Not Available | ||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

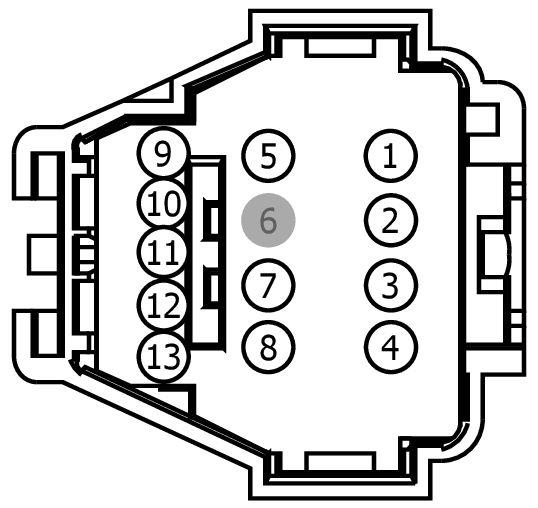

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB13 (GY-BN) | 16 | N/A | |||
| 2 | CRW02 (GY-BU) | 20 | N/A | |||
| 3 | CBB61 (BU-GY) | 20 | N/A | |||
| 4 | CLS05 (BU-GY) | 20 | N/A | |||
| 5 | GD352 (BK-BU) | 14 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | GD349 (BK-BU) | 16 | N/A | |||
| 8 | CBB90 (YE-OG) | 14 | N/A | |||
| 9 | GD349 (BK-GY) | 20 | N/A | |||
| 10 | VDN14 (YE-VT) | 22 | N/A | |||
| 11 | VMP19 (WH-GN) | 22 | N/A | |||
| 12 | RMP19 (BU-GY) | 22 | N/A | |||
| 13 | DMP19 (BARE) | 22 | N/A | |||

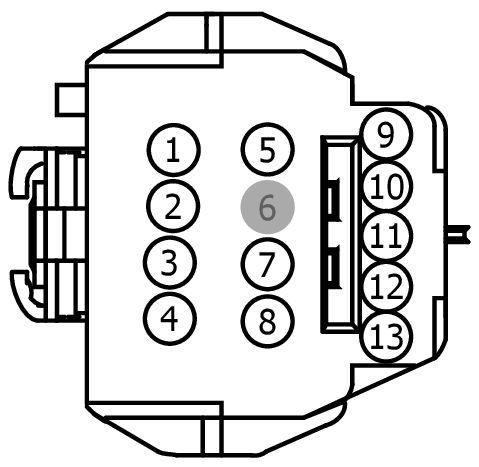

FEMALE
Harness
13412/13A444
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB13 (BK) | 16 | N/A | |||
| 2 | CRW02 (BK) | 20 | N/A | |||
| 3 | CBB61 (BK) | 20 | N/A | |||
| 3 | CBB61 (BU-GY) | 20 | N/A | |||
| 4 | CLS05 (BK) | 20 | N/A | |||
| 5 | GD352 (BK) | 14 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | GD349 (BK) | 16 | N/A | |||
| 8 | CBB90 (BK) | 14 | N/A | |||
| 9 | GD349 (BK) | 20 | N/A | |||
| 10 | VDN14 (BK) | 22 | N/A | |||
| 10 | VDN14 (YE-VT) | 22 | N/A | |||
| 11 | VMP19 (BK) | 22 | N/A | |||
| 11 | VMP19 (WH-GN) | 22 | N/A | |||
| 12 | RMP19 (BK) | 22 | N/A | |||
| 12 | RMP19 (BU-GY) | 22 | N/A | |||
| 13 | DMP19 (BARE) | 22 | N/A | |||
| 13 | DMP19 (NONE) | 22 | ||||
