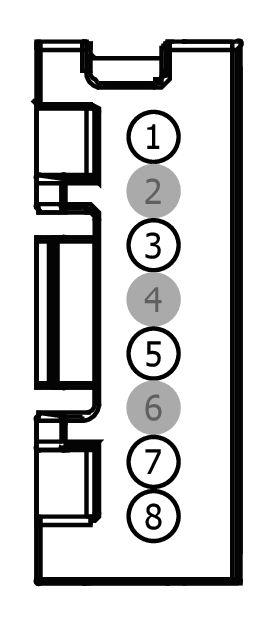

Connector End View (C390) - WIRELESS ACCESSORY CHARGING MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C390 | WIRELESS ACCESSORY CHARGING MODULE | BN | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP18 (YE-RD) | 22 | FUSE - 18 OR CIRCUIT BREAKER | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CRT36 (BU-GY) | 22 | CTRL MOD. - WIRELESS CHARGE ENABLE/DISABLE | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | GD215 (BK-GY) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | RHD | N/A | |||
| 5 | GD214 (BK-GY) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | LHD | N/A | |||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | N/A | ||||
| 8 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | N/A | ||||
