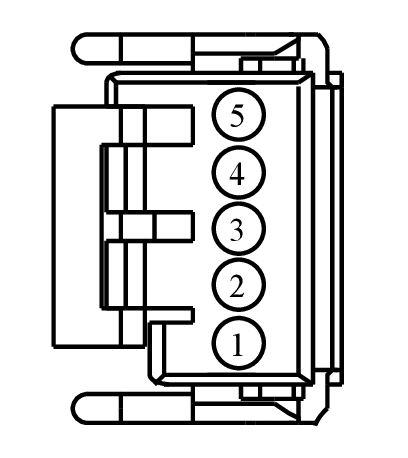

Connector End View (C286) - AUTOLAMP/SUNLOAD SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C286 | AUTOLAMP/SUNLOAD SENSOR | LT BU | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | N/A | ||||
| 2 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | N/A | ||||
| 3 | RH104 (BU-BN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN | N/A | ||||
| 4 | VLF14 (BU-BN) | 20 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | N/A | ||||
| 5 | RLF14 (GY-BN) | 20 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - | N/A | ||||
