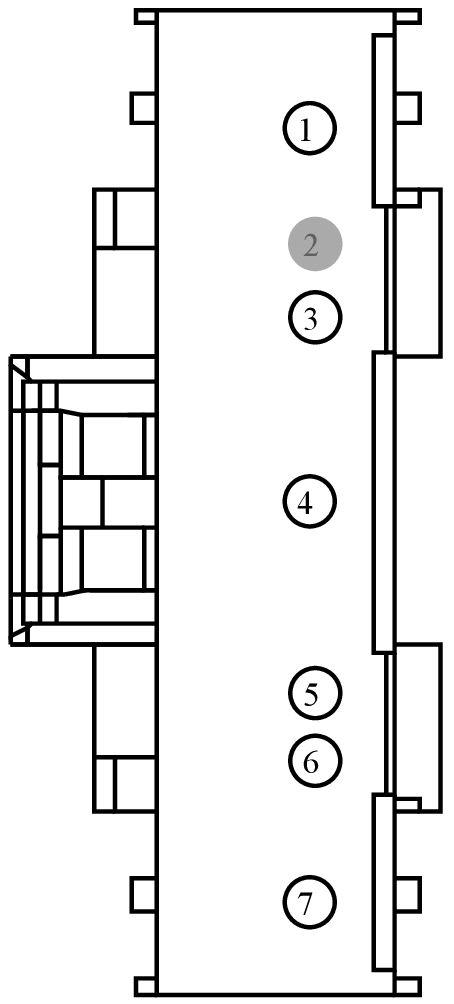

Connector End View (C250) - IGNITION SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C250 | IGNITION SWITCH | BK | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC32 (BN-YE) | 18 | SWITCH - IGNITION # RUN | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | N/A | ||||
| 4 | SBP04 (GN-RD) | 18 | FUSE - 4 OR CIRCUIT BREAKER | N/A | ||||
| 5 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | N/A | ||||
| 6 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN ACCESSORY | N/A | ||||
| 7 | CDC35 (BU-WH) | 18 | SWITCH - IGNITION # START | N/A | ||||
