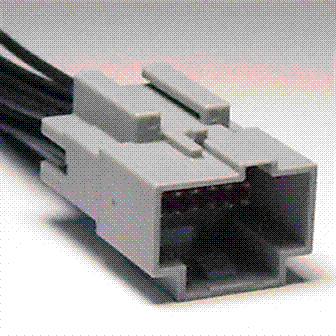

Connector End View (C219) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C219 | INLINE | GY | 14290/91A00014401 | See Below | ||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

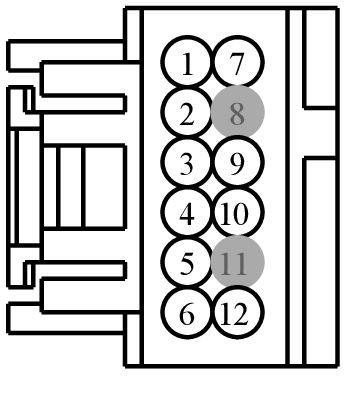

MALE
Harness
14290/91A000
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB50 (YE-RD) | 20 | N/A | |||
| 2 | CBB57 (BN-GN) | 20 | N/A | |||
| 3 | VX107 (YE-GY) | 20 | N/A | |||
| 4 | CDC35 (BU-WH) | 20 | N/A | |||
| 5 | CE903 (BU-OG) | 20 | N/A | |||
| 6 | CCB08 (VT-WH) | 20 | N/A | |||
| 7 | CBP02 (GN) | 22 | N/A | |||
| 8 | VHF04 (YE-BU) | 20 | N/A | |||
| 9 | SBB43 (BU-RD) | 18 | N/A | |||
| 10 | CBB80 (YE-GN) | 22 | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CBB63 (BN-YE) | 20 | N/A | |||

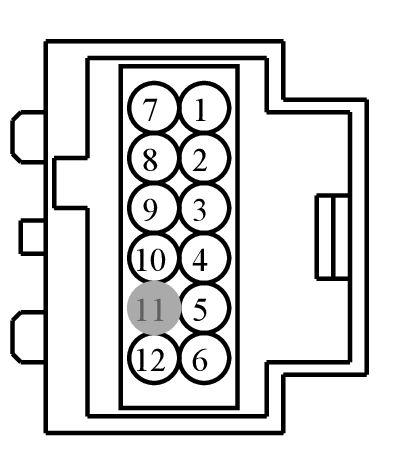

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB50 (YE-RD) | 22 | N/A | |||
| 2 | CBB57 (BN-GN) | 20 | N/A | |||
| 3 | VX107 (YE-GY) | 22 | N/A | |||
| 3 | VX107 (YE-OG) | 22 | N/A | |||
| 4 | CDC35 (BU-WH) | 20 | N/A | |||
| 4 | CE302 (YE-BU) | 20 | N/A | |||
| 4 | CPK34 (GN-WH) | 22 | N/A | |||
| 5 | CE903 (BU-OG) | 20 | N/A | |||
| 6 | CCB08 (VT-WH) | 20 | N/A | |||
| 7 | CBP21 (BU-GY) | 22 | N/A | |||
| 8 | * | * | N/A | |||
| 9 | SBB43 (BU-RD) | 18 | N/A | |||
| 10 | CBB80 (YE-GN) | 20 | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CBB63 (BN-YE) | 20 | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1185
Service Part Number:
BU2Z-14S411-AJA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Camera - Reverse Park Aid
- Switch - Gear Shift Select/Neutral Safety
Pigtail Kit Part Number WPT-949
Service Part Number:
3U2Z-14S411-BMAB
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Control - Navigation Display
- Module - Driver Door
- Module - Front Interface
- Monitor - Video/DVD
- Switch - Gear Shift Select/Neutral Safety
