Connector End View (C115) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C115 | INLINE | 12C50812C508 | Not Available | |||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

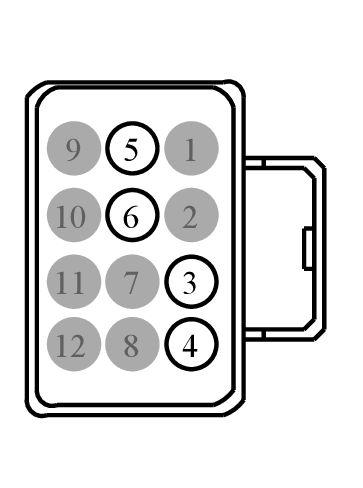

MALE
Harness
12C508
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CE205 (GN-BU) | 20 | N/A | |||
| 4 | CE206 (GY-YE) | 20 | N/A | |||
| 5 | CE207 (VT-GY) | 20 | N/A | |||
| 6 | CE208 (YE-OG) | 20 | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||

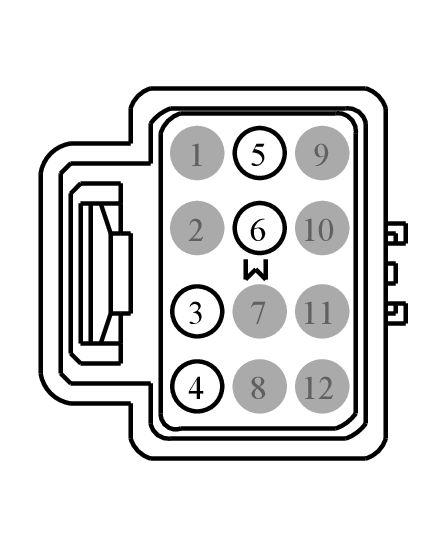

FEMALE
Harness
12C508
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CE205 (GN-BU) | 20 | N/A | |||
| 4 | CE206 (GY-YE) | 20 | N/A | |||
| 5 | CE207 (VT-GY) | 20 | N/A | |||
| 6 | CE208 (YE-OG) | 20 | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
