Connector End View (C110) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C110 | INLINE | BK | 14290/91A00015K867 | Not Available | ||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

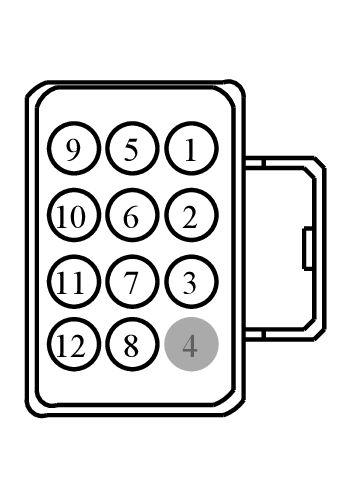

MALE
Harness
14290/91A000
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP11 (BU-GN) | 20 | N/A | |||
| 2 | LMP06 (VT-GY) | 20 | N/A | |||
| 3 | VMP21 (WH-BN) | 20 | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VMP10 (WH-BU) | 20 | N/A | |||
| 6 | VMP20 (GY-OG) | 20 | N/A | |||
| 7 | CLF29 (BN) | 18 | N/A | |||
| 8 | CLF34 (YE-OG) | 18 | N/A | |||
| 9 | GD120 (BK-GN) | 16 | N/A | |||
| 10 | VMP13 (BU-OG) | 20 | N/A | |||
| 11 | RMP06 (YE-OG) | 20 | N/A | |||
| 12 | VMP12 (BU-GY) | 20 | N/A | |||

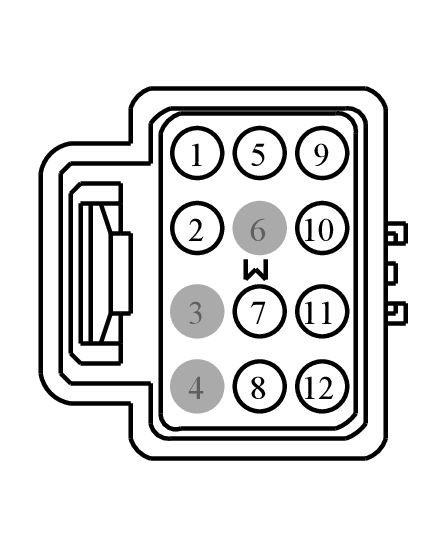

FEMALE
Harness
15K867
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP11 (BU-GN) | 22 | N/A | |||
| 2 | LMP06 (VT-GY) | 22 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VMP10 (WH-BU) | 22 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | CLF29 (BN) | 16 | N/A | |||
| 8 | CLF34 (YE-OG) | 18 | N/A | |||
| 9 | GD120 (BK-GN) | 16 | N/A | |||
| 10 | VMP13 (BU-OG) | 22 | N/A | |||
| 11 | RMP06 (YE-OG) | 22 | N/A | |||
| 12 | VMP12 (BU-GY) | 22 | N/A | |||
