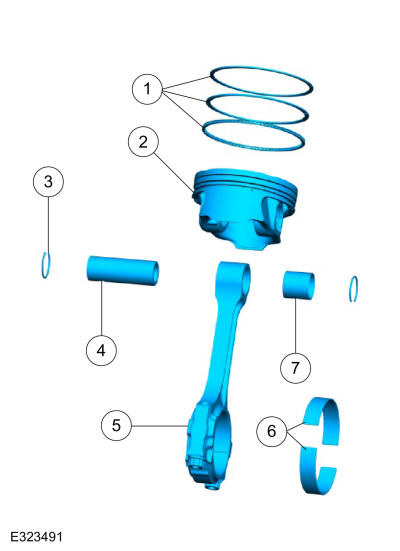

Exploded View Of Piston Assembly

GFD716609Courtesy of FORD MOTOR COMPANY
Item Part Number Description
1 6148 Piston ring kit (8 required)
2 6108 Piston (8 required)
3 6140 Piston pin retainer (16 required)
4 6135 Piston pin (8 required)
5 6200 Connecting rod assembly (8 required)
6 6211 Connecting rod bearing (8 required)
7 6207 Connecting rod bushing (8 required)
