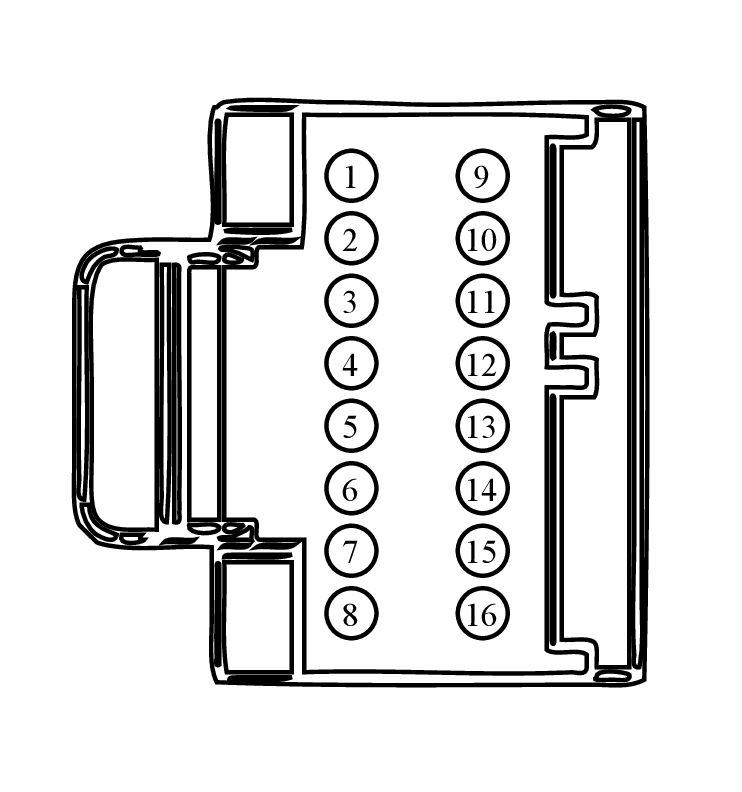

Connector End View C2385A - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2385A | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-YB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RME61 (BU) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT REAR LINE LEVEL - | 9U5T-14474-YB | ||||
| 2 | VME61 (VT-WH) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT REAR LINE LEVEL + | 9U5T-14474-YB | ||||
| 3 | RME18 (YE) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL - | 9U5T-14474-YB | ||||
| 4 | VME18 (VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL + | 9U5T-14474-YB | ||||
| 5 | RME60 (BN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT REAR LINE LEVEL - | 9U5T-14474-YB | ||||
| 6 | VME60 (GN-WH) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT REAR LINE LEVEL + | 9U5T-14474-YB | ||||
| 7 | RME17 (GY) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL - | 9U5T-14474-YB | ||||
| 8 | VME17 (GN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL + | 9U5T-14474-YB | ||||
| 9 | VMEA5 (BU-WH) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC + | 9U5T-14474-YB | ||||
| 10 | VMEA6 (YE-BU) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC - | 9U5T-14474-YB | ||||
| 11 | VMEA3 (GN) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # LEFT FRONT ANC + | 9U5T-14474-YB | ||||
| 12 | VMEA4 (YE) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # LEFT FRONT ANC - | 9U5T-14474-YB | ||||
| 13 | VMEA7 (GY) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # REAR ANC + | 9U5T-14474-YB | ||||
| 14 | VMEA8 (GN-WH) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # REAR ANC - | 9U5T-14474-YB | ||||
| 15 | VDB29 (GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 9U5T-14474-DB | ||||
| 15 | VDB29 (GN) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 9U5T-14474-DB | ||||
| 16 | VDB30 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 9U5T-14474-DB | ||||
| 16 | VDB30 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 9U5T-14474-DB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1560
Service Part Number:
JU2Z-14S411-APA
Gauge:
20
Pin material:
Tin
Cavities:
16
Vehicle Uses:
- Instrument Cluster
- Module - Seat Memory
- Module - Upfitter Interface
- Radio - Amplifier
