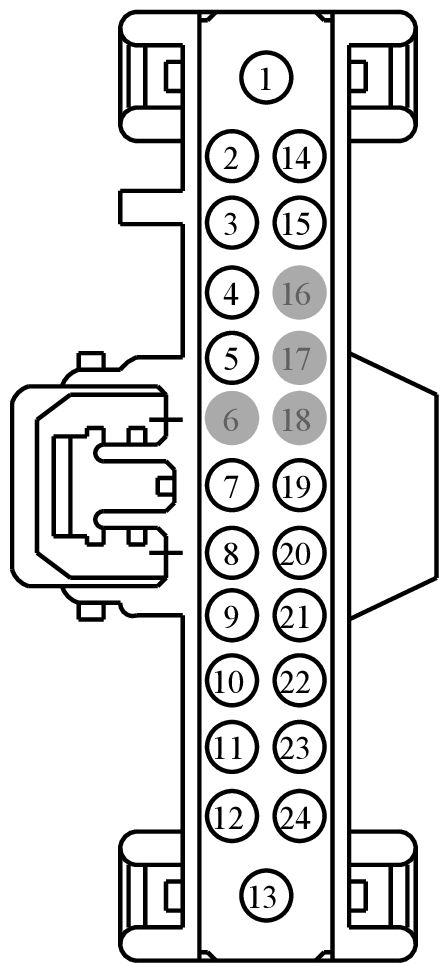

Connector End View C240A - AUDIO CONTROL MODULE (ACM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C240A | AUDIO CONTROL MODULE (ACM) | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-KAB | Not Available | |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 9U5T-14474-XB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | Not Available | |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP32 (VT-RD) | 16 | FUSE - 32 OR CIRCUIT BREAKER | DU5T-14474-KAB | ||||
| 2 | CME44 (YE-GN) | 20 | CTRL MOD. - ANTENNA POWER # REAR WINDOW | 8U5T-14474-BB | ||||
| 3 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | 8U5T-14474-BB | ||||
| 4 | VMEG2 (YE) | 26 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # DRDL_TX_- | 9U5T-14474-XB | ||||
| 5 | VMEG1 (GY) | 26 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # DRDL_TX_+ | 9U5T-14474-XB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CME31 (BU-GN) | 22 | CTRL MOD. - AUDIO HEAD UNIT # ANC ENABLE 1 | 8U5T-14474-BB | ||||
| 8 | VMEA6 (YE-BU) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC - | 9U5T-14474-XB|8U5T-14474-BB | ||||
| 8 | VMEA6 (YE-BU) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC - | 9U5T-14474-XB|8U5T-14474-BB | ||||
| 9 | RME60 (BN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT REAR LINE LEVEL - | 9U5T-14474-XB | ||||
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | 8U5T-14474-CB | ||||
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | 8U5T-14474-CB | ||||
| 10 | RME17 (GY) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL - | 9U5T-14474-XB | ||||
| 11 | RME18 (YE) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL - | 9U5T-14474-XB | ||||
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | 8U5T-14474-CB | ||||
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 8U5T-14474-CB | ||||
| 12 | RME61 (BU) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT REAR LINE LEVEL - | 9U5T-14474-XB | ||||
| 13 | GD215 (BK-GY) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | DU5T-14474-KAB | ||||
| 14 | VDB29 (GN) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | DU5T-14474-EAB | ||||
| 15 | VDB30 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | DU5T-14474-EAB | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | DME17 (NONE) | 2 | CTRL MOD. - AUDIO HEAD UNIT # RADIO D | 8U5T-14474-BB | ||||
| 20 | VMEA5 (BU-WH) | 26 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC + | 9U5T-14474-XB|8U5T-14474-BB | ||||
| 20 | VMEA5 (BU-WH) | 22 | CTRL MOD. - ACTIVE NOISE CANCELLATION # RIGHT FRONT ANC + | 9U5T-14474-XB|8U5T-14474-BB | ||||
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | 8U5T-14474-CB | ||||
| 21 | VME60 (GN-WH) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT REAR LINE LEVEL + | 9U5T-14474-XB | ||||
| 22 | VME17 (GN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL + | 9U5T-14474-XB | ||||
| 22 | VME07 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | 8U5T-14474-CB | ||||
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | 8U5T-14474-CB | ||||
| 23 | VME18 (VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL + | 9U5T-14474-XB | ||||
| 24 | VME61 (VT-WH) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT REAR LINE LEVEL + | 9U5T-14474-XB | ||||
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 8U5T-14474-CB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1533
Service Part Number:
FU2Z-14S411-ALB
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Body Control
- Module - Fuel and Damper Control
- Module - Gateway
- Radio
- Test Connector - Diagnostic
Pigtail Kit Part Number WPT-1440
Service Part Number:
FU2Z-14S411-ALA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Body Control
- Module Gateway
- Radio
- Test Connector - Diagnostic
