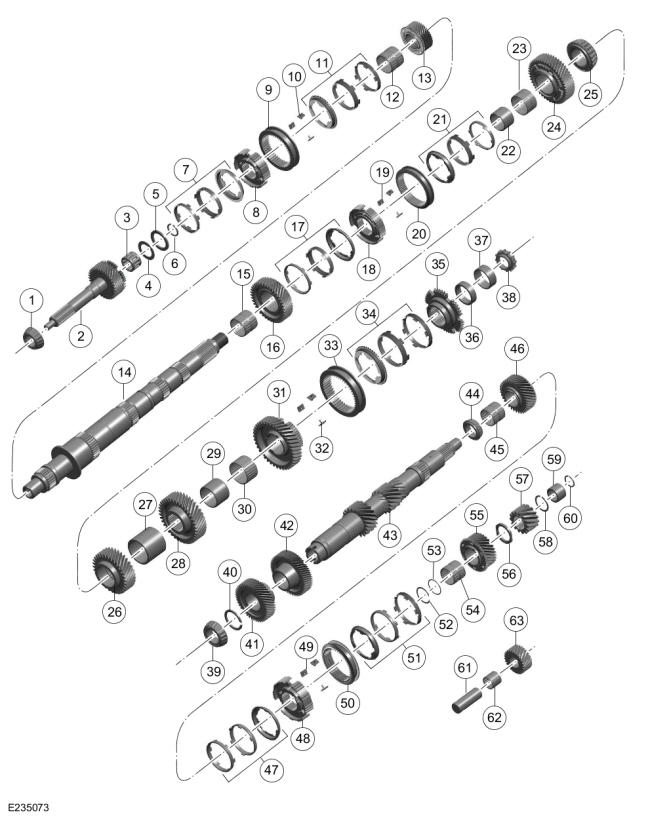

Component Description: Geartrain
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | Input shaft bearing |
| 2 | Input shaft |
| 3 | Output shaft front roller bearing |
| 4 | Thrust bearing |
| 5 | Thrust bearing race |
| 6 | 5-6 synchronizer hub retaining ring |
| 7 | Direct drive synchronizer assembly |
| 8 | 5-6 synchronizer hub |
| 9 | 5-6 synchronizer sleeve |
| 10 | 5-6 synchronizer sleeve detents (3 required) |
| 11 | 6th gear synchronizer assembly |
| 12 | 6th gear roller bearing |
| 13 | 6th gear |
| 14 | Output shaft |
| 15 | 2nd gear roller bearing |
| 16 | 2nd gear |
| 17 | 2nd gear synchronizer assembly |
| 18 | 1-2 synchronizer hub |
| 19 | 1-2 synchronizer sleeve detents (3 required) |
| 20 | 1-2 synchronizer sleeve |
| 21 | 1st gear synchronizer assembly |
| 22 | 1st gear inner bearing race |
| 23 | 1st gear roller bearing |
| 24 | 1st gear |
| 25 | Output shaft bearing |
| 26 | 4th gear -- driven |
| 27 | 3-4 spacer |
| 28 | 3rd gear -- driven |
| 29 | Reverse gear inner roller bearing race |
| 30 | Reverse gear inner roller bearing |
| 31 | Reverse gear |
| 32 | Reverse synchronizer sleeve detents (3 required) |
| 33 | Reverse synchronizer sleeve |
| 34 | Reverse synchronizer assembly |
| 35 | Reverse synchronizer hub |
| 36 | Rear roller bearing inner race spacer |
| 37 | Rear roller bearing inner race |
| 38 | Speed sensor tone wheel |
| 39 | Countershaft front bearing |
| 40 | Countershaft drive gear snap ring |
| 41 | Countershaft drive gear |
| 42 | 6th gear drive gear |
| 43 | Countershaft |
| 44 | Countershaft rear bearing |
| 45 | 4th gear drive gear roller bearing |
| 46 | 4th gear synchronizer assembly |
| 47 | Magnet |
| 48 | 3-4 synchronizer hub |
| 49 | 3-4 synchronizer sleeve detents (3 required) |
| 50 | 3-4 synchronizer sleeve |
| 51 | 3rd gear synchronizer assembly |
| 52 | 3-4 synchronizer hub retaining ring |
| 53 | 3rd gear roller bearing spacer |
| 54 | 3rd gear roller bearing |
| 55 | 3rd gear |
| 56 | 3rd gear thrust bearing |
| 57 | Reverse drive gear |
| 58 | Reverse drive gear snap ring |
| 59 | Countershaft rear roller bearing inner race |
| 60 | Countershaft rear roller bearing inner race snap ring |
| 61 | Reverse idler gear pin |
| 62 | Reverse idler gear bearing |
| 63 | Reverse idler gear |
