Exploded View Of Engine
WARNING: This page is about a different variant/trim than selected.

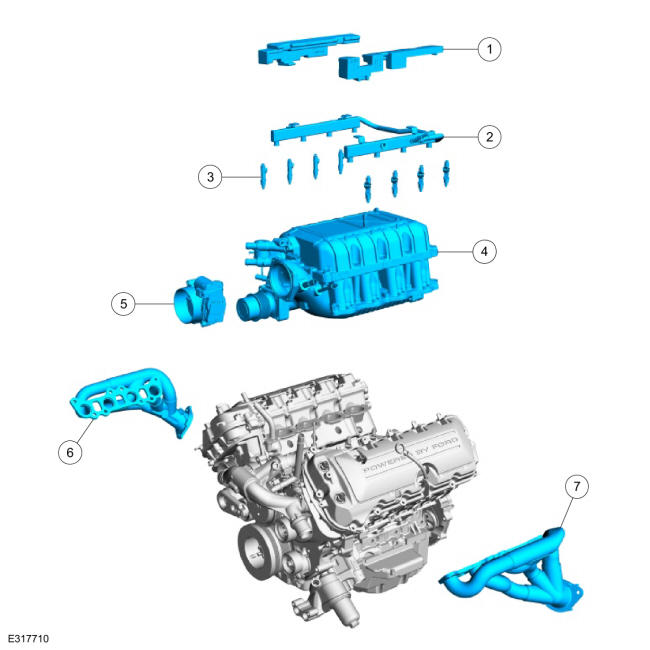

Engine (View 1 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | 9U550 | Fuel injector insulator (2 required) |
| 2 | 9D280 | Fuel rail |
| 3 | 9F593 | Fuel injector (8 required) |
| 4 | 6F066 | Supercharger |
| 5 | 9F991 | Throttle body |
| 6 | 9430 | RH exhaust manifold |
| 7 | 9431 | LH exhaust manifold |

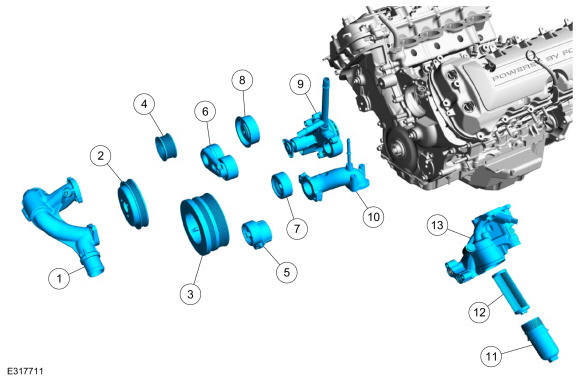

Engine (View 2 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | 8A586 | Thermostat housing |
| 2 | 8A528 | Coolant pump pulley |
| 3 | 6316 | Crankshaft pulley |
| 4 | 6C348 | Idler pulley |
| 5 | 6B209 | Tensioner |
| 6 | 6B209 | Tensioner |
| 7 | 19A216 | Idler pulley |
| 8 | 19A216 | Idler pulley |
| 9 | 8501 | Coolant pump |
| 10 | 8592 | Coolant outlet |
| 11 | 6A832 | Oil filter cover |
| 12 | 6714 | Oil filter element |
| 13 | 6884 | Oil filter adapter |

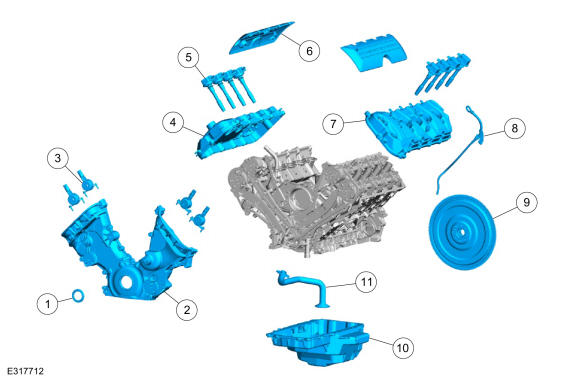

Engine (View 3 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6059 | Crankshaft front oil seal |
| 2 | 6019 | Engine front cover |
| 3 | 6B297 | Variable Camshaft Timing (VCT) variable force solenoid (4 required) |
| 4 | 6582 | RH valve cover |
| 5 | 12A366 | Coil-on-plug |
| 6 | 6P067 | Engine cover (2 required) |
| 7 | 6A505 | LH valve cover |
| 8 | 6A005/6754/6754 | Oil level indicator and tube |
| 9 | 6477 | Flexplate |
| 10 | 6676 | Oil pan |
| 11 | 6622 | Oil pickup |

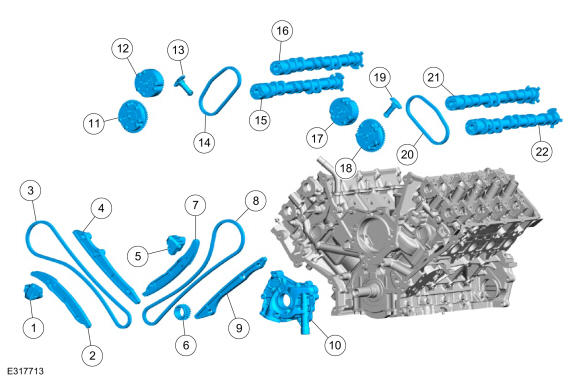

Engine (View 4 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6L266 | RH primary timing chain tensioner |
| 2 | 6K255 | RH timing chain tensioner arm |
| 3 | 6268 | RH primary timing chain |
| 4 | 6M256 | RH timing chain guide |
| 5 | 6L266 | LH primary timing chain tensioner |
| 6 | 6306 | Crankshaft sprocket |
| 7 | 6K255 | LH timing chain tensioner arm |
| 8 | 6268 | LH primary timing chain |
| 9 | 6B274 | LH timing chain guide |
| 10 | 6621 | Oil pump |
| 11 | 6C525 | RH exhaust camshaft Variable Camshaft Timing (VCT) |
| 12 | 6C524 | RH intake camshaft Variable Camshaft Timing (VCT) |
| 13 | 6C270 | RH secondary tensioner |
| 14 | 6C256 | RH secondary timing chain |
| 15 | 6268 | RH exhaust camshaft |
| 16 | 6M256 | RH intake camshaft |
| 17 | 6C524 | LH intake camshaft Variable Camshaft Timing (VCT) |
| 18 | 6C525 | LH exhaust camshaft Variable Camshaft Timing (VCT) |
| 19 | 6C270 | LH secondary tensioner |
| 20 | 6C256 | LH secondary timing chain |
| 21 | 6A271 | LH intake camshaft |
| 22 | 6A273 | LH exhaust camshaft |

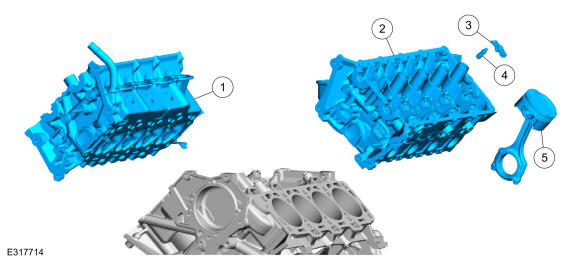

Engine (View 5 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6049 | RH cylinder head |
| 2 | 6050 | LH cylinder head |
| 3 | 6529 | Rocker arm (32 required) |
| 4 | 6A339 | Hydraulic lash adjuster (32 required) |
| 5 | 6C501 | Piston and rod assembly |

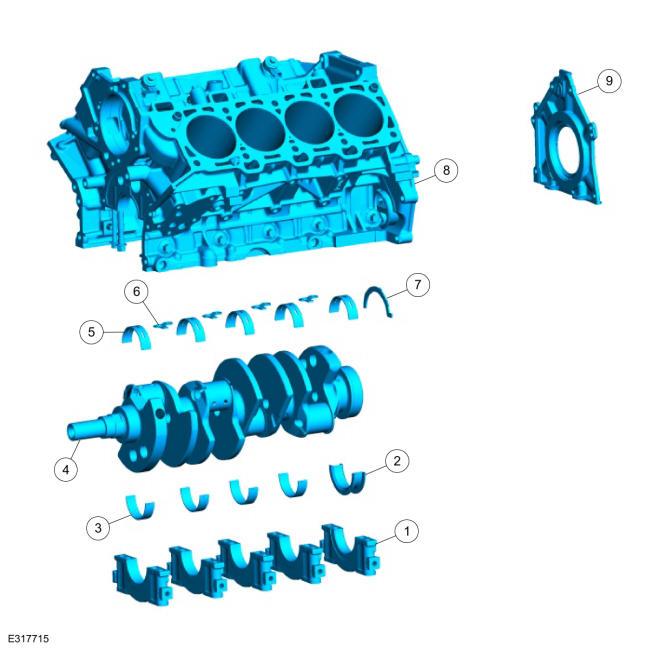

Engine (View 6 of 6)
| Item | Part Number | Description |
|---|---|---|
| 1 | -- | Crankshaft main bearing cap (part of 6010) (5 required) |
| 2 | 6A339 | Crankshaft lower thrust main bearing |
| 3 | 6A338 | Crankshaft lower main bearing (4 required) |
| 4 | 6303 | Crankshaft |
| 5 | 6333 | Crankshaft upper main bearing (5 required) |
| 6 | 6K868 | Piston oil cooler (4 required) |
| 7 | 6A341 | Thrust washer |
| 8 | 6010 | Cylinder block |
| 9 | 6K318 | Crankshaft rear seal retainer plate |
