Electronic Engine Controls - Component Location
WARNING: This page is about a different variant/trim than selected.

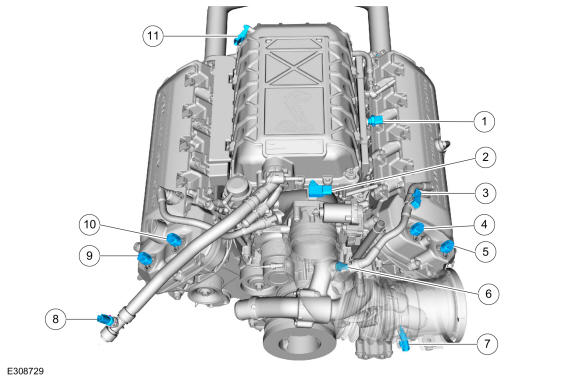

Electronic Engine Controls- Front Top
| Item | Description |
|---|---|
| 1 | FRP and temperature sensor |
| 2 | Supercharger inlet pressure (SCIP) sensor |
| 3 | Crankcase pressure sensor |
| 4 | LH intake VCT oil control solenoid |
| 5 | LH exhaust VCT oil control solenoid |
| 6 | ECT sensor |
| 7 | IAT sensor |
| 8 | Charge air cooler coolant temperature (CACCT) sensor |
| 9 | RH exhaust VCT oil control solenoid |
| 10 | RH intake VCT oil control solenoid |
| 11 | MAPT sensor |

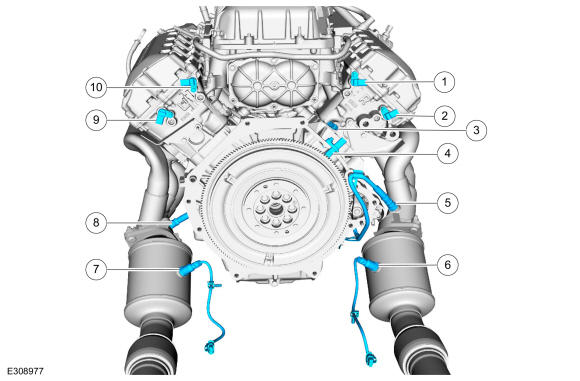

Electronic Engine Controls - Rear
| Item | Description |
|---|---|
| 1 | RH intake CMP sensor |
| 2 | RH exhaust CMP sensor |
| 3 | CHT 2 (CHT2) sensor |
| 4 | CKP sensor |
| 5 | HO2S |
| 6 | Catalyst monitor sensor |
| 7 | Catalyst monitor sensor |
| 8 | HO2S |
| 9 | LH exhaust CMP sensor |
| 10 | LH intake CMP sensor |

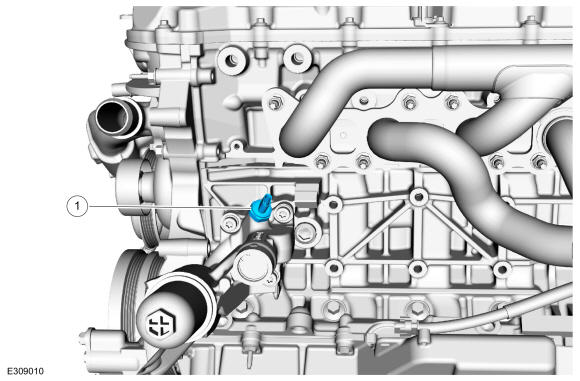

Electronic Engine Controls - Left side
| Item | Description |
|---|---|
| 1 | EOP sensor |

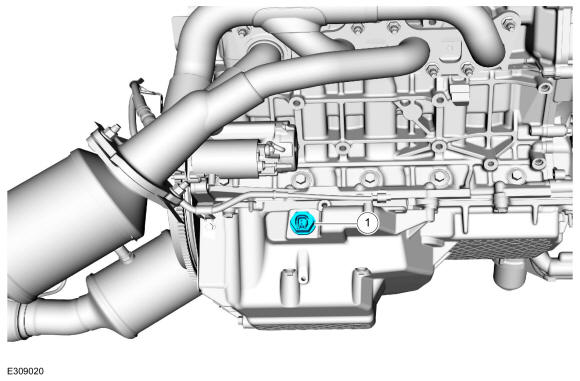

Electronic Engine Controls - Right side
| Item | Description |
|---|---|
| 1 | Engine oil level sensor |

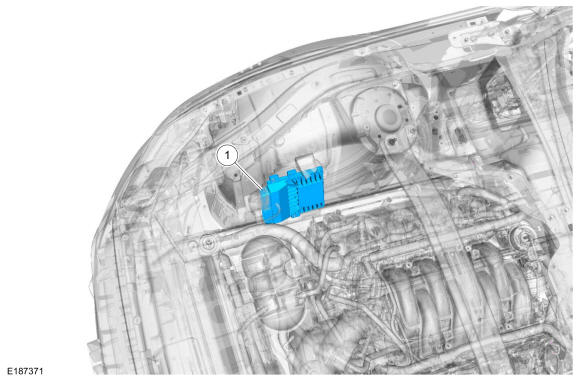

Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |
