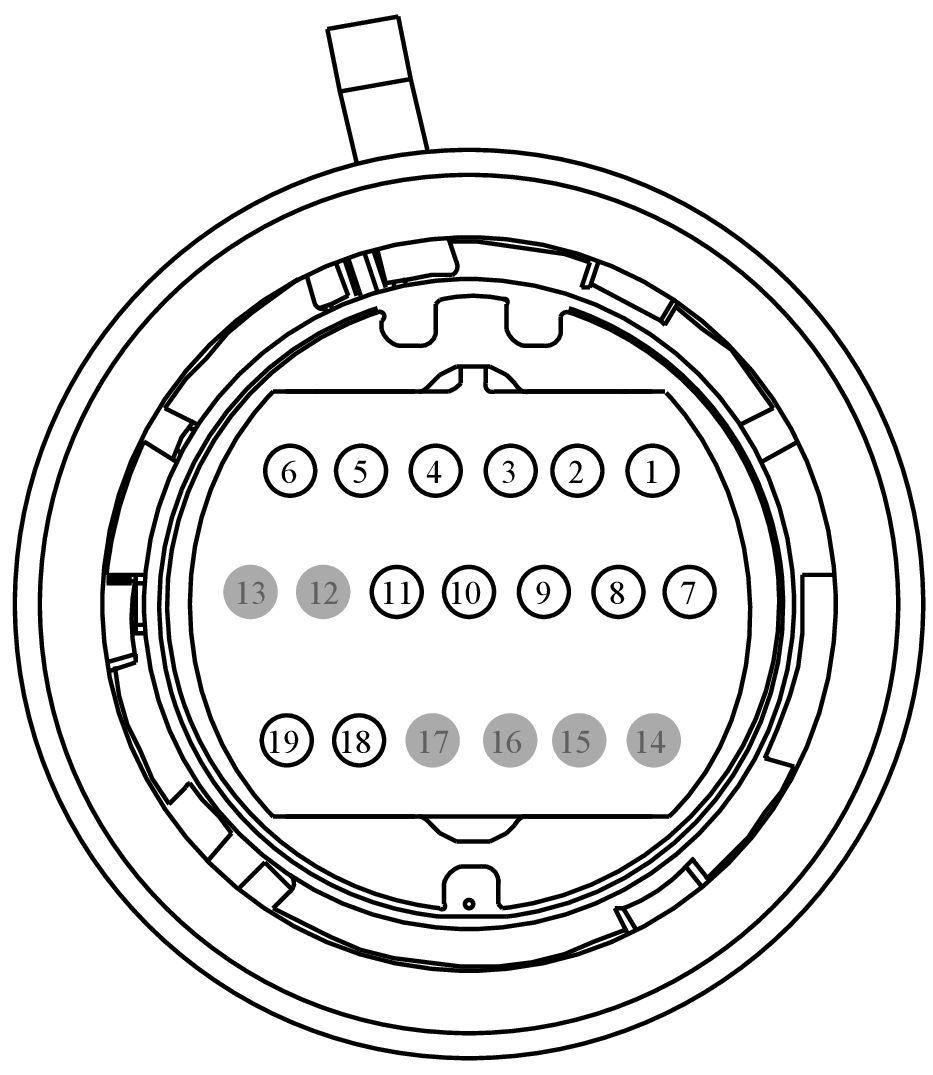

Connector End View C1575A - 7-SPEED DUAL CLUTCH TRANSMISSION
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1575A | 7-SPEED DUAL CLUTCH TRANSMISSION | BK | 7C078 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VETC2 (BN-WH) | 18 | TRANSMISSION CONTROL (STS) | N/A | ||||
| 2 | RETC2 (GN-OG) | 18 | SIGNAL GROUND | N/A | ||||
| 3 | VETC4 (GN-BU) | 18 | TRANSMISSION CONTROL (SPV2) | N/A | ||||
| 4 | LET08 (VT-GN) | 18 | CTRL MOD. - TRANSMISSION (TSPC8) | N/A | ||||
| 5 | VETC5 (WH-OG) | 18 | TRANSMISSION CONTROL (SPV3) | N/A | ||||
| 6 | VETC9 (GY-BU) | 18 | TRANSMISSION CONTROL (SELPV) | N/A | ||||
| 7 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC1) | N/A | ||||
| 8 | VETC7 (GY-VT) | 18 | TRANSMISSION CONTROL (PLDV-) | N/A | ||||
| 9 | VETC3 (GY) | 18 | TRANSMISSION CONTROL (SPV1) | N/A | ||||
| 10 | VETC8 (BN-GN) | 18 | TRANSMISSION CONTROL (PLHS) | N/A | ||||
| 11 | LET09 (BN-YE) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | N/A | ||||
| 12 | - () | * | Not Used | N/A | ||||
| 13 | - () | * | Not Used | N/A | ||||
| 14 | - () | * | Not Used | N/A | ||||
| 15 | - () | * | Not Used | N/A | ||||
| 16 | - () | * | Not Used | N/A | ||||
| 17 | - () | * | Not Used | N/A | ||||
| 18 | VETC6 (YE-BU) | 18 | TRANSMISSION CONTROL (SPV4) | N/A | ||||
| 19 | LET07 (VT-BN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE (TSPC2) | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1398
Service Part Number:
EU2Z-14S411-CA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
19
Vehicle Uses:
- Transmission - Bulkhead
