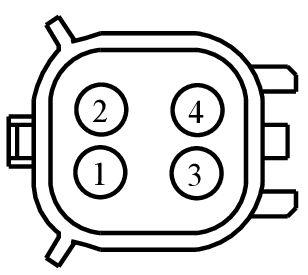

Connector End View C284 - MODE SELECT SWITCH (MSS)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C284 | MODE SELECT SWITCH (MSS) | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB33 (GN-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED DIAG 1 HIGH | BU5T-14421-HA | ||||
| 2 | VDB34 (GN-VT) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED DIAG 1 LOW | BU5T-14421-HA | ||||
| 3 | VDB35 (BU-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED DIAG 2 HIGH | BU5T-14421-HA | ||||
| 4 | VDB36 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED DIAG 2 | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1288
Service Part Number:
CU2Z-14S411-ZA
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Sensor - Catalyst Monitor
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-1570
Service Part Number:
CU2Z-14S411-ZB
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - RH - Front
- Connector - Inline
- Lamp - Fog/Driving
- Lamp - Liftgate Applique
- Sensor - Catalyst Monitor
- Sensor - O2 (HEGO/ EGO)
- Speaker - Siren
- Switch - Seat Belt Warning
