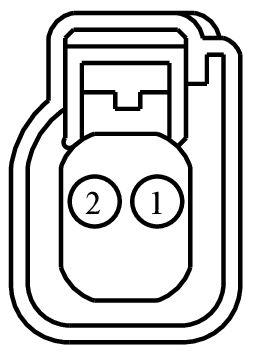

Connector End View C169 - REVERSING LAMP SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C169 | REVERSING LAMP SWITCH | GY | 14B060 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ADA | LU2Z-14474-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CET47 (BU) | 20 | SWITCH - REVERSE (RS) | 5.0L LHD | 97BG-14474-ADA | |||
| 1 | CET47 (BU) | 22 | SWITCH - REVERSE (RS) | 97BG-14474-ADA | ||||
| 2 | RET47 (YE-VT) | 22 | SWITCH - REVERSE (RS) | 2.3L LHD | 97BG-14474-ADA | |||
| 2 | RET47 (YE-VT) | 20 | SWITCH - REVERSE (RS) | RHD | 97BG-14474-ADA | |||
| 2 | RE406 (GY-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 5.2L LHD | 97BG-14474-ADA | |||
| 2 | RE478 (BN-WH) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 5.0L LHD | 97BG-14474-ADA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1243
Service Part Number:
3U2Z-14S411-RPC
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Rear
- Handle - Decklid
- Lamp - Headlamp - High/Low Beam
- Lamp - Headlamp - Low Beam
- Lamp - License
- Lamp - Rear Turn
- Lamp - Side Marker
- Sensor - Knock
- Sensor - Seat Track Position
- Sensor - Throttle Position
- Sensor - Turbine Shaft Speed
- Sensor - Water in Fuel
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Door Ajar / Interior Lamp
- Switch - Hood Ajar
- Switch - Lift Gate Glass Ajar
- Switch - Stop Lamp
- Valve - Vapor Management
