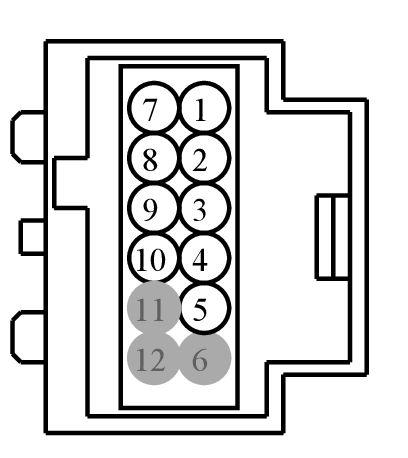

Connector End View C4488A - LIFTGATE APPLIQUE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4488A | LIFTGATE APPLIQUE | 13412 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-AA | EU2Z-14421-AA | 0.64 |
| 1L2T-14421-BA | EU2Z-14421-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP22 (GN-OG) | 20 | FUSE - 22 OR CIRCUIT BREAKER | 1L2T-14421-AA | ||||
| 2 | RMP19 (BU-GY) | 20 | CAMERA - PARKING AID REAR VIDEO - | 1L2T-14421-AA | ||||
| 3 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | 1L2T-14421-AA | ||||
| 4 | DMP19 (BK) | 20 | CAMERA - PARKING AID REAR VIDEO D | 1L2T-14421-AA | ||||
| 5 | VDN04 (WH-GN) | 20 | CTRL MOD. - LIN BUS # BCM 4 | Early production | 1L2T-14421-AA | |||
| 5 | VDN04 (VT-WH) | 20 | CTRL MOD. - LIN BUS # BCM 4 | Late production | 1L2T-14421-AA | |||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CLS04 (YE-VT) | 22 | CTRL MOD. - LICENSE PLATE | 1L2T-14421-BA | ||||
| 8 | CPL60 (BN-YE) | 22 | SWITCH - LIFTGATE GLASS RELEASE | 1L2T-14421-BA | ||||
| 9 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # BCM 6 | 1L2T-14421-BA | ||||
| 10 | GD348 (BK-YE) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 1L2T-14421-AA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1185
Service Part Number:
BU2Z-14S411-AJA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Camera - Reverse Park Aid
- Switch - Gear Shift Select/Neutral Safety
