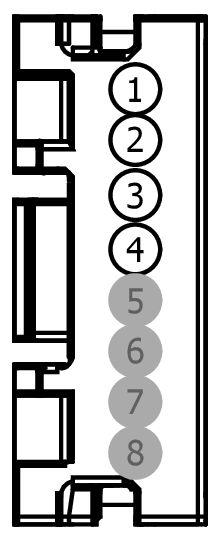

Connector End View C2395 - HEAD UP DISPLAY (HUD) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2395 | HEAD UP DISPLAY (HUD) MODULE | BK | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-KA | LU2Z-14474-AA | 0.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | GU5T-14474-KA | ||||
| 2 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | GU5T-14474-KA | ||||
| 3 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | GU5T-14474-KA | ||||
| 4 | SBP12 (GN-RD) | 22 | FUSE - 12 | GU5T-14474-KA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
