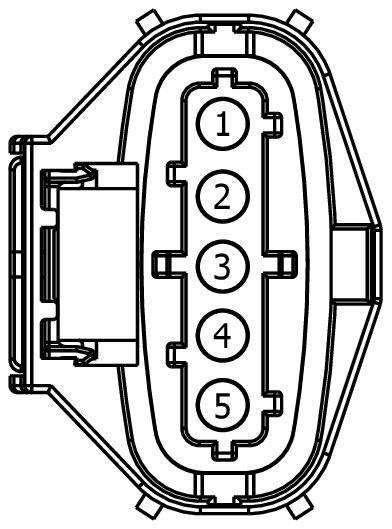

Connector End View C3616B - REDUCTANT HEATER AND SENSOR ASSEMBLY
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3616B | REDUCTANT HEATER AND SENSOR ASSEMBLY | 14406 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-TB | Not Available | |
| EU5T-14474-SB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE356 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT TANK HEATER (HH1) PWR | EU5T-14474-TB | ||||
| 2 | GD411 (BK-BU) | 16 | GROUND - FRAME MIDDLE RIGHT #2 | EU5T-14474-TB | ||||
| 3 | CE381 (YE-GY) | 20 | CTRL MOD. - REDUCTANT AGENT ULTRASONIC SENSOR + | EU5T-14474-SB | ||||
| 4 | RE381 (WH) | 20 | CTRL MOD. - REDUCTANT AGENT ULTRASONIC SENSOR - | EU5T-14474-SB | ||||
| 5 | VE852 (GY-BN) | 20 | SENSOR - REDUCTANT AGENT ULTRASONIC | EU5T-14474-SB | ||||
