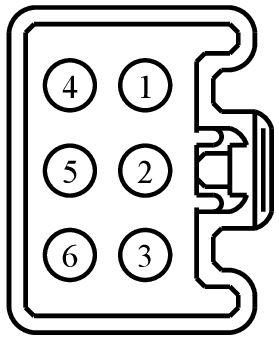

Connector End View C3051 - UPFITTER CONNECTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3051 | UPFITTER CONNECTOR | GY | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAC17 (VT-GY) | 12 | WIRE - UPFITTER CUSTOMER ACCESS #5 | N/A | ||||
| 2 | CAC18 (YE-GY) | 12 | WIRE - UPFITTER CUSTOMER ACCESS #6 | N/A | ||||
| 3 | SB153 (GY-RD) | 10 | FUSE - 53 OR CIRCUIT BREAKER | N/A | ||||
| 4 | CAC14 (YE-OG) | 10 | RELAY - UPFITTER #6 | N/A | ||||
| 5 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | N/A | ||||
| 6 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | N/A | ||||
