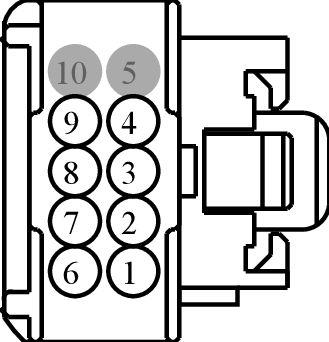

Connector End View C2010 - AUDIO CONTROL PANEL
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2010 | AUDIO CONTROL PANEL | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD215 (BK-GY) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | 3F2T-14474-SA | ||||
| 2 | VMC49 (VT-GY) | 22 | CTRL MOD. - INTEGRATED CONTROL PANEL LIN BUS | 3F2T-14474-SA | ||||
| 3 | CMP40 (WH-GN) | 22 | SWITCH - CAMERA ENABLE | 3F2T-14474-SA | ||||
| 4 | CE469 (BN) | 22 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | 3F2T-14474-SA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CMP18 (GN-BN) | 22 | SWITCH - PARKING AID | 3F2T-14474-SA | ||||
| 7 | CH253 (WH-BN) | 22 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | 3F2T-14474-SA | ||||
| 8 | CMP02 (GN-BU) | 22 | CTRL MOD. - PARKING AID # INDICATOR STATUS | 3F2T-14474-SA | ||||
| 9 | SBP31 (WH-RD) | 22 | FUSE - 31 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 10 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1083
Service Part Number:
AU2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Module - Front Interface
- Switch - Heater A/C Blower (Rear)
