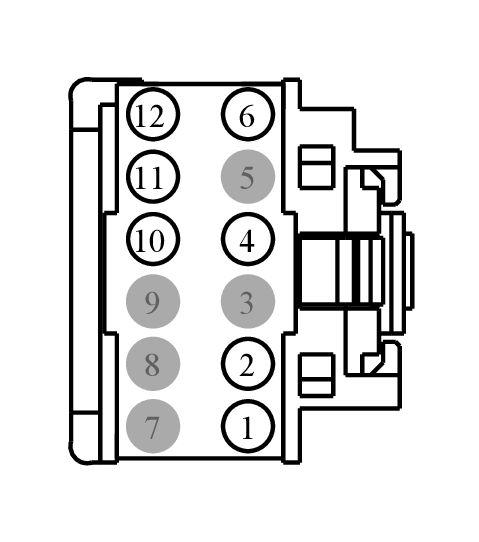

Connector End View (C2035) - MULTIFUNCTION SWITCH, DRIVER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2035 | MULTIFUNCTION SWITCH, DRIVER | BK | 14K024 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCA47 (BU-WH) | 20 | SWITCH - ELECTRONIC STABILITY CONTROL DISABLE | 9U5T-14474-MA | ||||
| 2 | CMP32 (GN) | 20 | SWITCH - ACTIVE PARK ASSIST (AUTOPARK) | 9U5T-14474-MA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CYT30 (GY-VT) | 22 | SWITCH - ECON CONTROL (ECO) + | 9U5T-14474-LA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 9U5T-14474-LA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CMP18 (GN-BN) | 20 | SWITCH - PARKING AID | 9U5T-14474-MA | ||||
| 11 | CMP02 (GN-BU) | 20 | CTRL MOD. - PARKING AID # INDICATOR STATUS | 9U5T-14474-MA | ||||
| 12 | GD284 (BK-GY) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 4TH POINT | 9U5T-14474-LA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1166
Service Part Number:
BU2Z-14S411-UA
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Clockspring
