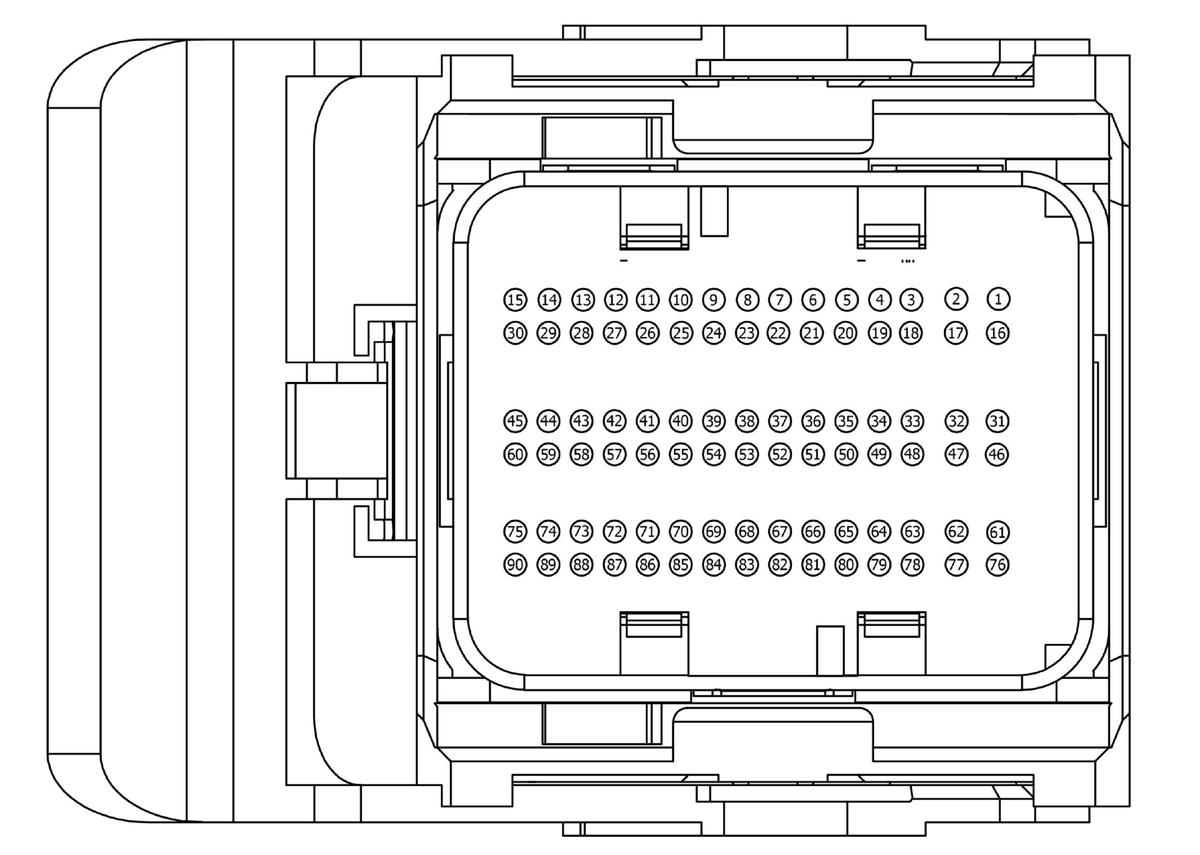

| 1 |
CBB06 (WH-BU) |
17 |
FUSE - 6 OR CIRCUIT BREAKER |
GU5T-14474-DA |
| 2 |
CBB06 (WH-BU) |
17 |
FUSE - 6 OR CIRCUIT BREAKER |
GU5T-14474-DA |
| 3 |
VE225 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) |
BU5T-14474-AB |
| 4 |
ZA118 (BK) |
20 |
TEMPORARY NO. - 18 |
BU5T-14474-AB |
| 5 |
ZA119 (BK) |
20 |
TEMPORARY NO. - 19 |
BU5T-14474-AB |
| 6 |
ZA120 (BK) |
20 |
TEMPORARY NO. - 20 |
BU5T-14474-AB |
| 7 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
BU5T-14474-AB |
| 8 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
BU5T-14474-AB |
| 9 |
ZA121 (BK) |
20 |
TEMPORARY NO. - 21 |
BU5T-14474-AB |
| 10 |
ZA122 (BK) |
20 |
TEMPORARY NO. - 22 |
BU5T-14474-AB |
| 11 |
VE181 (WH-GN) |
20 |
CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 |
8U5T-14474-BB|BU5T-14474-AB |
| 12 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
BU5T-14474-AB |
| 13 |
CBB24 (VT-GN) |
18 |
FUSE - 24 OR CIRCUIT BREAKER |
BU5T-14474-BB |
| 14 |
CE226 (YE-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + |
BU5T-14474-BB |
| 15 |
ZA243 (BK) |
20 |
TEMPORARY NO. - 43 |
BU5T-14474-AB |
| 16 |
CBB06 (WH-BU) |
17 |
FUSE - 6 OR CIRCUIT BREAKER |
GU5T-14474-DA |
| 17 |
ZA124 (BK) |
20 |
TEMPORARY NO. - 24 |
GU5T-14474-CA |
| 18 |
ZA125 (BK) |
20 |
TEMPORARY NO. - 25 |
BU5T-14474-AB |
| 19 |
CH302 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) |
BU5T-14474-BB |
| 20 |
CE914 (GN) |
20 |
SWITCH - POWER TAKE OFF IDLE CONTROL 2 (PTOIC) |
BU5T-14474-AB |
| 21 |
CE913 (BU) |
20 |
SWITCH - POWER TAKE OFF IDLE CONTROL 1 (PTOIC) |
BU5T-14474-AB |
| 22 |
CDC35 (BU-WH) |
18 |
SWITCH - IGNITION # START |
BU5T-14474-BB |
| 23 |
CCB15 (BN-GN) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL CLOSED |
BU5T-14474-AB |
| 24 |
VE740 (VT-GY) |
18 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
BU5T-14474-BB|BU5T-14474-AB |
| 25 |
VE925 (GN-WH) |
20 |
SWITCH - POWER TAKE OFF RPM ADJUST (PTO_RPM) |
BU5T-14474-AB |
| 26 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
BU5T-14474-AB |
| 27 |
VDB04 (BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
BU5T-14474-AB |
| 28 |
RH433 (BU-GY) |
20 |
TRANSDUCER - A/C PRESSURE (ACPT) - |
BU5T-14474-AB |
| 29 |
RE226 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - |
BU5T-14474-BB |
| 30 |
VMC02 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # CLEAN TACHOMETER OUTPUT (CTO) |
BU5T-14474-AB |
| 31 |
ZA129 (BK) |
20 |
TEMPORARY NO. - 29 |
GU5T-14474-CA |
| 32 |
ZA130 (BK) |
20 |
TEMPORARY NO. - 30 |
GU5T-14474-CA |
| 33 |
ZA131 (BK) |
20 |
TEMPORARY NO. - 31 |
BU5T-14474-AB |
| 34 |
CE113 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) |
BU5T-14474-BB |
| 35 |
CMC24 (GY) |
18 |
SWITCH - OIL PRESSURE |
BU5T-14474-BB|BU5T-14474-AB |
| 36 |
ZA133 (BK) |
20 |
TEMPORARY NO. - 33 |
BU5T-14474-AB |
| 37 |
CR167 (YE-VT) |
20 |
CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) |
BU5T-14474-AB |
| 38 |
CET34 (BN-GN) |
20 |
SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) |
BU5T-14474-AB |
| 39 |
ZA134 (BK) |
20 |
TEMPORARY NO. - 34 |
BU5T-14474-AB |
| 40 |
ZA135 (BK) |
20 |
TEMPORARY NO. - 35 |
BU5T-14474-AB |
| 41 |
ZA136 (BK) |
20 |
TEMPORARY NO. - 36 |
BU5T-14474-AB |
| 42 |
ZA137 (BK) |
20 |
TEMPORARY NO. - 37 |
BU5T-14474-AB |
| 43 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
BU5T-14474-AB |
| 44 |
CDC54 (WH-GN) |
18 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) |
BU5T-14474-BB |
| 45 |
CE326 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # POWER TAKE OFF OK INDICATOR (PTO_OKAY) (PTO_IND) |
BU5T-14474-AB |
| 46 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 47 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 48 |
CE420 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # VAPOR MANAGEMENT VALVE (VAPOR BLOCKING - EVAPS) (VMV-CC) |
BU5T-14474-BB |
| 49 |
CE170 (WH-BU) |
18 |
CTRL MOD. - POWERTRAIN # ENGINE START SIGNAL |
BU5T-14474-BB|BU5T-14474-AB |
| 50 |
ZA244 (BK) |
20 |
TEMPORARY NO. - 44 |
BU5T-14474-AB |
| 51 |
ZA140 (BK) |
20 |
TEMPORARY NO. - 40 |
BU5T-14474-AB |
| 52 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
BU5T-14474-AB |
| 53 |
CET43 (GY) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) |
BU5T-14474-AB |
| 54 |
ZA116 (BK) |
20 |
TEMPORARY NO. - 16 |
BU5T-14474-AB |
| 55 |
VDC73 (GN-WH) |
20 |
SENSOR - ALTERNATOR CURRENT |
BU5T-14474-AB |
| 56 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
BU5T-14474-AB |
| 57 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTPT) |
BU5T-14474-AB |
| 58 |
ZA117 (BK) |
20 |
TEMPORARY NO. - 17 |
BU5T-14474-AB |
| 59 |
CEC02 (GN-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL (FC1) |
BU5T-14474-AB |
| 59 |
VE203 (YE-GY) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
heavy duty |
BU5T-14474-AB |
| 60 |
CE302 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
8U5T-14474-BB|BU5T-14474-AB |
| 61 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 62 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 63 |
CET21 (GN-WH) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE OUTPUT NEUTRAL (TRO-N) |
BU5T-14474-AB |
| 64 |
CET22 (GY-BN) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE OUTPUT PARK (TRO-P) |
BU5T-14474-AB |
| 65 |
CET42 (GN-VT) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
BU5T-14474-AB |
| 66 |
ZA118 (BK) |
20 |
TEMPORARY NO. - 18 |
BU5T-14474-AB |
| 67 |
ZA119 (BK) |
20 |
TEMPORARY NO. - 19 |
BU5T-14474-AB |
| 68 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
BU5T-14474-AB |
| 69 |
VH433 (VT-OG) |
20 |
TRANSDUCER - A/C PRESSURE (ACPT) + |
BU5T-14474-AB |
| 70 |
LE230 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) |
BU5T-14474-AB |
| 71 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
BU5T-14474-AB |
| 72 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) |
BU5T-14474-AB |
| 73 |
RET42 (WH-BN) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT (SNS GND) |
BU5T-14474-AB |
| 74 |
ZA120 (BK) |
20 |
TEMPORARY NO. - 20 |
BU5T-14474-AB |
| 75 |
ZA121 (BK) |
20 |
TEMPORARY NO. - 21 |
BU5T-14474-AB |
| 76 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 77 |
GD120 (BK-GN) |
17 |
GROUND - FENDER FRONT LEFT |
GU5T-14474-DA |
| 78 |
CDC12 (YE) |
18 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
BU5T-14474-BB |
| 79 |
VE462 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # VARIABLE A/C COMPRESSOR VALVE |
BU5T-14474-BB |
| 80 |
ZA123 (BK) |
20 |
TEMPORARY NO. - 23 |
BU5T-14474-AB |
| 81 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) |
BU5T-14474-AB |
| 82 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) |
BU5T-14474-AB |
| 83 |
ZA124 (BK) |
20 |
TEMPORARY NO. - 24 |
BU5T-14474-AB |
| 84 |
VE750 (GN-BU) |
20 |
SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) |
BU5T-14474-AB |
| 85 |
ZA125 (BK) |
20 |
TEMPORARY NO. - 25 |
BU5T-14474-AB |
| 86 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) |
BU5T-14474-AB |
| 87 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
BU5T-14474-AB |
| 88 |
ZA126 (BK) |
20 |
TEMPORARY NO. - 26 |
BU5T-14474-AB |
| 89 |
CEC01 (WH-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL (FC2) |
BU5T-14474-AB |
| 90 |
CCA72 (WH-VT) |
18 |
CTRL MOD. - VACUUM ON DEMAND AUTOMATED SHUT-OFF VALVE (ASOV) |
BU5T-14474-AB|BU5T-14474-BB |
