System Diagram
WARNING: This page is about a different car, the 2021 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.

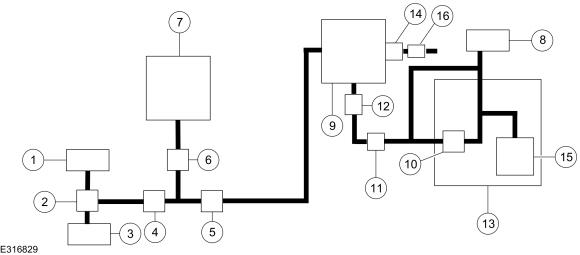

| Item | Description |
|---|---|
| 1 | Air Cleaner (ACL) outlet pipe |
| 2 | EVAP ejector |
| 3 | Turbocharger to CAC tube |
| 4 | Check valve |
| 5 | EVAP purge valve |
| 6 | Check valve |
| 7 | Intake manifold |
| 8 | Fuel tank filler pipe |
| 9 | EVAP canister |
| 10 | Fuel vapor vent valve |
| 11 | Fuel Tank Pressure (FTP) sensor and tube |
| 12 | EVAP vapor blocking valve |
| 13 | Fuel tank |
| 14 | EVAP canister inlet filter |
| 15 | Fuel level sensor |
| 16 | EVAP canister vent solenoid |
