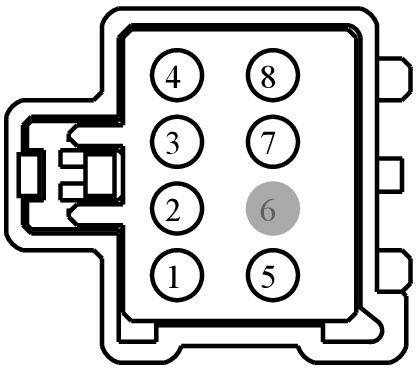

Connector End View (C3035) - FRONT SEAT CUSHION BLOWER MOTOR LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3035 | FRONT SEAT CUSHION BLOWER MOTOR LH | 14D231 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-BA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CHS02 (YE-BU) | 14 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + | 2L1T-14421-CA | ||||
| 2 | RHS02 (BU-OG) | 14 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER - | 2L1T-14421-CA | ||||
| 3 | CHS03 (GN-BN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + | 2L1T-14421-BA | ||||
| 4 | RHS03 (GY-OG) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - | 2L1T-14421-BA | ||||
| 5 | VHS26 (VT) | 20 | SENSOR - CUSHION TEMP. DRIVER OR LEFT | 2L1T-14421-BA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VHS18 (BN-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION BLOWER SPEED CONTROL | 2L1T-14421-BA | ||||
| 8 | RHS05 (YE-VT) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. | 2L1T-14421-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1034
Service Part Number:
3U2Z-14S411-ZTB
Gauge:
14
Pin material:
Tin
Cavities:
8
Vehicle Uses:
- Lamp - Park/Turn/Stop
- Lamp - Park/Turn/Stop/Reverse - Inline (Male)
