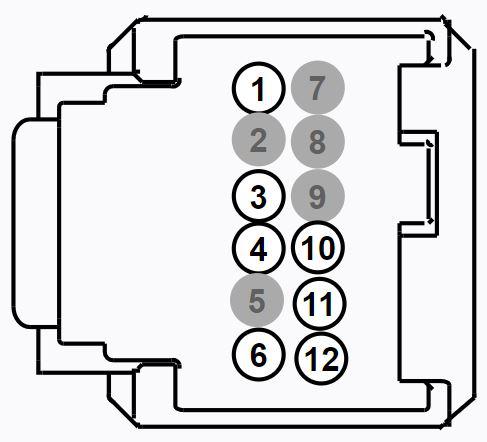

Connector End View (C3685) - DRIVE MODE SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3685 | DRIVE MODE SWITCH | 14B079 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-YB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCD30 (BN-BU) | 22 | SELECT DRIVE MODE | 9U5T-14474-DB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CCD29 (BU) | 26 | SDM UP/LEFT | 9U5T-14474-YB | ||||
| 4 | CE937 (GY) | 26 | SWITCH - HEATER FRONT WINDOW | 9U5T-14474-YB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 9U5T-14474-DB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CCA15 (YE) | 26 | SWITCH - IVD/TCS DISABLE | 9U5T-14474-YB | ||||
| 11 | CE469 (BN) | 26 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | 9U5T-14474-YB | ||||
| 12 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 9U5T-14474-DB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1401
Service Part Number:
EU2Z-14S411-SA
Gauge:
20
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
- Module - Image Processing
- Module - Media Gateway
- Module - Power Steering
- Monitor - Video/DVD
