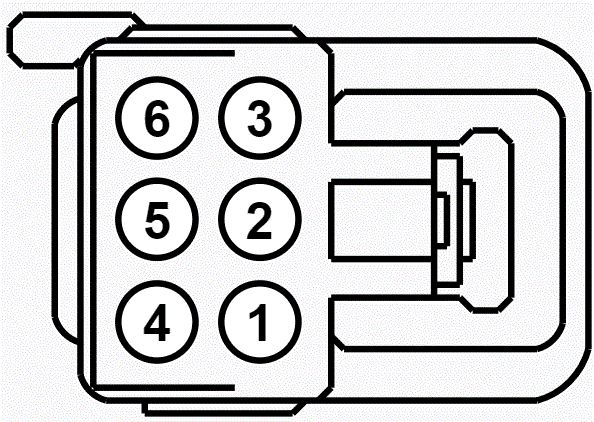

Connector End View (C3183B) - HEATED SECOND ROW SEAT MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3183B | HEATED SECOND ROW SEAT MODULE | 14B686 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ABB | DU2Z-14474-DA | 1.5 |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBBB8 (GY-BU) | 18 | FUSE - 118 OR CIRCUIT BREAKER | 97BG-14474-ABB | ||||
| 2 | CBBB8 (GY-BU) | 18 | FUSE - 118 OR CIRCUIT BREAKER | 97BG-14474-ABB | ||||
| 3 | CBBB8 (GY-BU) | 18 | FUSE - 118 OR CIRCUIT BREAKER | 97BG-14474-ABB | ||||
| 4 | CHS58 (WH) | 20 | CTRL MOD. - REAR HEATED SEAT LEFT # CUSHION HEATER + | 97BG-14474-AAB | ||||
| 5 | GD345 (BK-BU) | 18 | GROUND - PILLAR B RIGHT | 97BG-14474-ABB | ||||
| 6 | CHS54 (WH-BU) | 20 | CTRL MOD. - REAR HEATED SEAT LEFT # CUSHION HEATER + | 97BG-14474-AAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1032
Service Part Number:
9U2Z-14S411-XA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat
