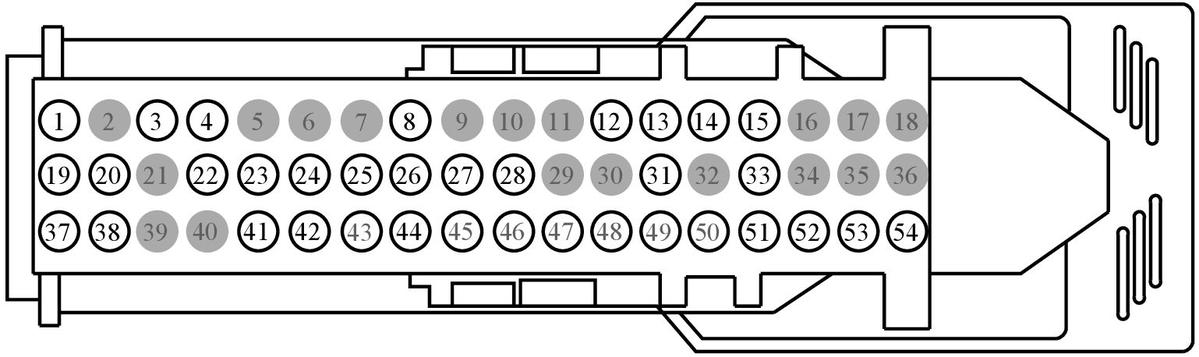

| 1 |
SBP15 (WH-RD) |
18 |
FUSE - 15 OR CIRCUIT BREAKER |
9U5T-14474-EB |
| 2 |
* |
* |
Not Used |
N/A |
| 3 |
VME80 (VT-GN) |
22 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) |
9U5T-14474-DB |
| 4 |
RME80 (BU-GY) |
22 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) |
9U5T-14474-DB |
| 5 |
* |
* |
Not Used |
N/A |
| 6 |
* |
* |
Not Used |
N/A |
| 7 |
* |
* |
Not Used |
N/A |
| 8 |
LME89 (YE-BU) |
22 |
CTRL MOD. - MEDIA CONNECTIVITY POWER |
9U5T-14474-DB |
| 9 |
* |
* |
Not Used |
N/A |
| 10 |
* |
* |
Not Used |
N/A |
| 11 |
* |
* |
Not Used |
N/A |
| 12 |
VMM13 (YE) |
26 |
MICROPHONE - PHONE/VOICE CONTROL + |
9U5T-14474-YB |
| 13 |
RMM13 (OG) |
26 |
MICROPHONE - PHONE/VOICE CONTROL - |
9U5T-14474-YB |
| 14 |
VMP19 (WH-OG) |
22 |
CAMERA - CAMERA FRONT VIDEO |
9U5T-14474-DB |
| 15 |
RMP19 (BU-RD) |
22 |
CAMERA - PARKING AID REAR VIDEO - |
9U5T-14474-DB |
| 16 |
* |
* |
Not Used |
N/A |
| 17 |
* |
* |
Not Used |
N/A |
| 18 |
* |
* |
Not Used |
N/A |
| 19 |
VDB29 (GN-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
9U5T-14474-EB |
| 20 |
VDB30 (WH-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
9U5T-14474-EB |
| 21 |
* |
* |
Not Used |
N/A |
| 22 |
DME52 (BK-GN) |
22 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] D |
9U5T-14474-DB |
| 23 |
VME52 (BU) |
26 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT + |
9U5T-14474-YB |
| 24 |
RME52 (GY) |
26 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT - |
9U5T-14474-YB |
| 25 |
VME53 (GN) |
26 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT + |
9U5T-14474-YB |
| 26 |
RME53 (BN) |
26 |
CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT - |
9U5T-14474-YB |
| 27 |
VMEG1 (RD) |
26 |
CTRL MOD. - BLUETOOTH MOD DATA LINK + |
9U5T-14474-YB |
| 28 |
VMEG2 (YE) |
26 |
CTRL MOD. - BLUETOOTH MOD DATA LINK - |
9U5T-14474-YB |
| 29 |
* |
* |
Not Used |
N/A |
| 30 |
* |
* |
Not Used |
N/A |
| 31 |
DMM13 (BK) |
22 |
MICROPHONE - PHONE/VOICE CONTROL D |
9U5T-14474-DB |
| 32 |
* |
* |
Not Used |
N/A |
| 33 |
DMP19 (BK-WH) |
22 |
SHIELD |
9U5T-14474-DB |
| 34 |
* |
* |
Not Used |
N/A |
| 35 |
* |
* |
Not Used |
N/A |
| 36 |
* |
* |
Not Used |
N/A |
| 37 |
GD215 (BK-YE) |
18 |
GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
9U5T-14474-EB |
| 38 |
RME89 (WH-BU) |
22 |
CTRL MOD. - MEDIA CONNECTIVITY GROUND |
9U5T-14474-DB |
| 39 |
* |
* |
Not Used |
N/A |
| 40 |
* |
* |
Not Used |
N/A |
| 41 |
VDB31 (BU-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 4 HIGH |
9U5T-14474-EB |
| 42 |
VDB32 (VT-WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 4 LOW |
9U5T-14474-EB |
| 43 |
* |
* |
Not Used |
N/A |
| 44 |
VMED7 (VT) |
26 |
CTRL MOD. - SYNC LIN BUS |
9U5T-14474-YB |
| 44 |
VMED7 (OG) |
26 |
CTRL MOD. - SYNC LIN BUS |
9U5T-14474-YB |
| 45 |
* |
* |
Not Used |
N/A |
| 46 |
* |
* |
Not Used |
N/A |
| 47 |
* |
* |
Not Used |
N/A |
| 48 |
* |
* |
Not Used |
N/A |
| 49 |
* |
* |
Not Used |
N/A |
| 50 |
* |
* |
Not Used |
N/A |
| 51 |
VMEF7 (BN) |
26 |
CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK + |
9U5T-14474-YB |
| 52 |
VMEF8 (VT) |
26 |
CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK - |
9U5T-14474-YB |
| 53 |
VDB04 (BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
9U5T-14474-EB |
| 54 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
9U5T-14474-EB |
