Repair and Diagnosis
>>
Engine Mechanical
>>
Accessory Drive Belts
>>
Accessory Drive - 3.3L DURATEC-V6 - Hybrid (BP)
>>
Description And Operation
>>
Accessory Drive - Component Location
Accessory Drive - Component Location

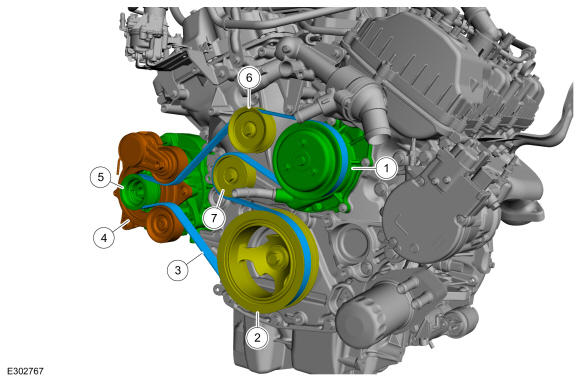

Fig 1: Drive Belt Routing - 3.3L Hybrid
Courtesy of FORD MOTOR COMPANY
Item
Description
1
Coolant pump pulley
2
Crankshaft pulley
3
Accessory drive belt
4
Accessory drive belt tensioner
5
Generator pulley
6
Accessory drive belt idler
7
Accessory drive belt idler
