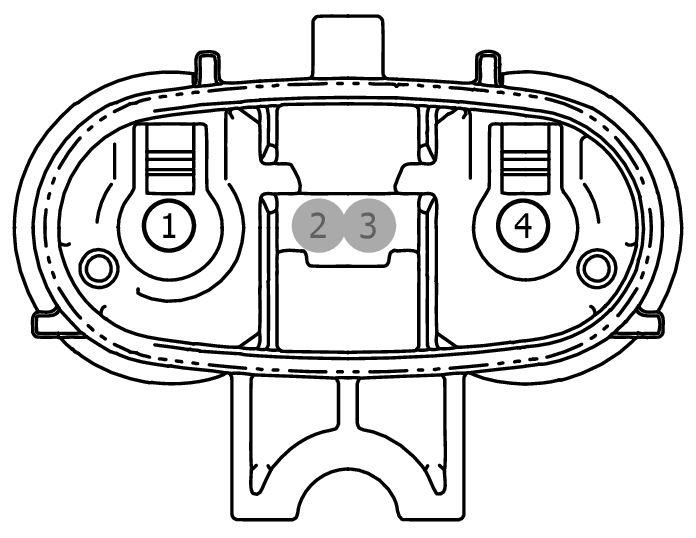

Connector End View (C1458C) - SECONDARY ON-BOARD DIAGNOSTIC CONTROL MODULE C (SOBDMC)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1458C | SECONDARY ON-BOARD DIAGNOSTIC CONTROL MODULE C (SOBDMC) | 14B322 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYT04 (OG) | 2 | CTRL MOD. - HYBRID TRANSAXLE # HIGH VOLTAGE NEG (HV-) | N/A | ||||
| 1 | HYT04 (OG) | 6 | CTRL MOD. - HYBRID TRANSAXLE # HIGH VOLTAGE NEG (HV-) | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | HYT03 (OG) | 2 | CTRL MOD. - HYBRID TRANSAXLE # HIGH VOLTAGE POS (HV+) | N/A | ||||
| 4 | HYT03 (OG) | 6 | CTRL MOD. - HYBRID TRANSAXLE # HIGH VOLTAGE POS (HV+) | N/A | ||||
