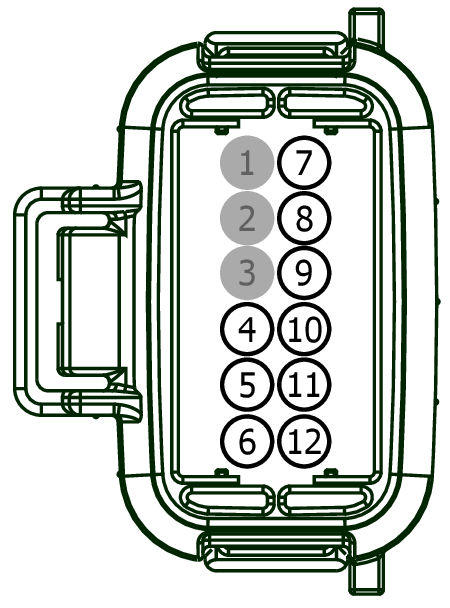

Connector End View (C1193) - JOINT CONNECTOR 4
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1193 | JOINT CONNECTOR 4 | 14290 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VE181 (WH) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.0L | 8U5T-14474-BB | |||
| 4 | RE406 (GY) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 3.3L | 8U5T-14474-BB | |||
| 4 | LE424 (YE-RD) | 22 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | 2.3l | 8U5T-14474-BB | |||
| 5 | RE406 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 3.3L | 8U5T-14474-BB | |||
| 5 | LE424 (BU-BN) | 22 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | 2.3l | 8U5T-14474-BB | |||
| 5 | VE181 (WH-VT) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.0L | 8U5T-14474-BB | |||
| 6 | VE181 (WH-BN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.0L | 8U5T-14474-BB | |||
| 6 | RE406 (GY-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 3.3L | 8U5T-14474-BB | |||
| 6 | LE424 (YE-OG) | 22 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | 2.3l | 8U5T-14474-BB | |||
| 7 | VE181 (WH-BU) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.3L | 8U5T-14474-BB | |||
| 8 | VE181 (WH-GN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.3L | 8U5T-14474-BB | |||
| 9 | VE181 (WH-GN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 3.3L | 8U5T-14474-BB | |||
| 10 | VE181 (WH-GN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 8U5T-14474-BB | ||||
| 11 | VE181 (WH-RD) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 8U5T-14474-BB | ||||
| 12 | VE181 (WH-GN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 8U5T-14474-BB | ||||
| 12 | VE181 (WH-RD) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 8U5T-14474-BB | ||||
| 12 | VE181 (WH-BN) | 22 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1640
Service Part Number:
LU2Z-14S411-RA
Gauge:
20
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - I-CAN Joint
