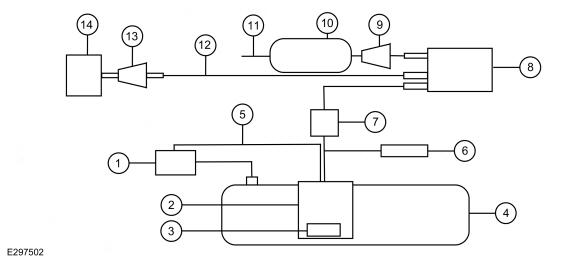

System Diagram
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | Fuel tank filler pipe |
| 2 | Fuel delivery module (FDM) |
| 3 | Fuel level sensor (FLS) |
| 4 | Fuel tank |
| 5 | Vapor recirculation line |
| 6 | Fuel tank pressure (FTP) sensor and tube |
| 7 | EVAP vapor blocking valve (VBV) |
| 8 | EVAP carbon canister |
| 9 | EVAP canister valve |
| 10 | EVAP canister inlet filter |
| 11 | Fresh air vent tube |
| 12 | Fuel bundle |
| 13 | EVAP purge valve (EPV) and tube |
| 14 | Intake manifold |
