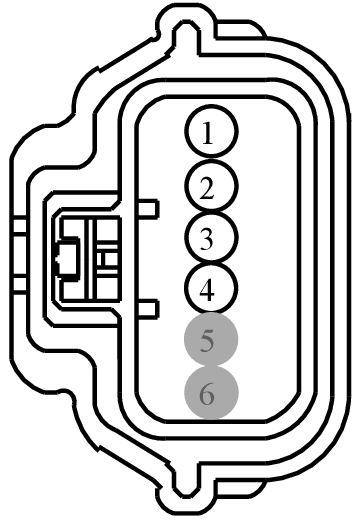

Connector End View (C525A) - FRONT DOOR LATCH LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C525A | FRONT DOOR LATCH LH | 14631 | c5pl63-c1 | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL11A (GY-BN) | 16 | CTRL MOD. - DOOR LOCK # ALL LOCK | N/A | ||||
| 2 | CPL51A (BU-GN) | 16 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | N/A | ||||
| 3 | RPL63A (WH) | 22 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | N/A | ||||
| 4 | CPL26D (GN-VT) | 22 | SWITCH - LATCH DRIVER # AJAR | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1554
Service Part Number:
9U2Z-14S411-BC
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Connector - Inline
- Module - Occupant Classification
- Sensor - Acceleration Pedal Position
- Sensor - Gear Neutral
- Sensor - Occupant Classification
- Sensor - Seat Track Position
- Sensor - Transmission Range
- Switch - Door Ajar / Interior Lamp
