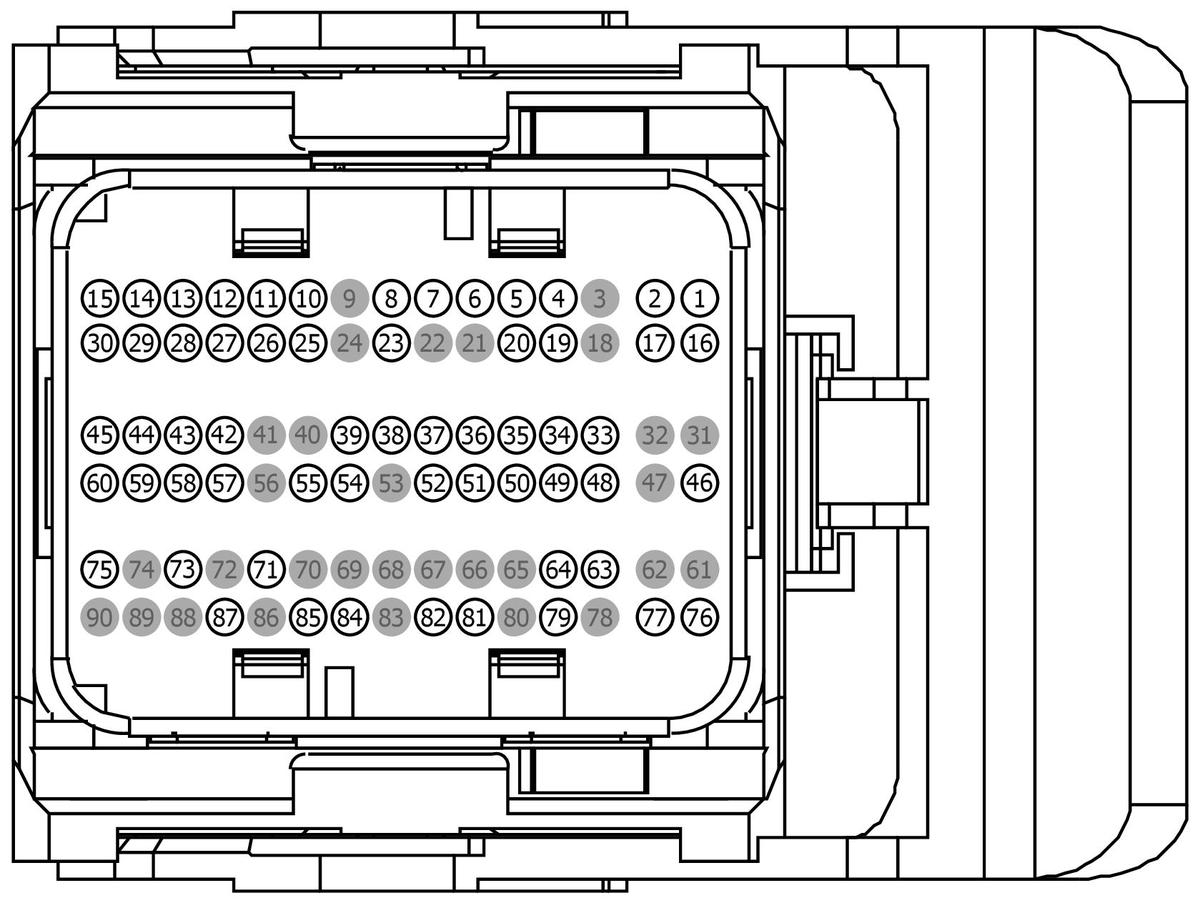

| 1 |
CET49 (BN) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) |
GU5T-14474-CA |
| 2 |
CET25 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) |
GU5T-14474-CA |
| 3 |
* |
* |
Not Used |
N/A |
| 4 |
CET10 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID F (SSF) |
BU5T-14474-AB |
| 5 |
CET09 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) |
BU5T-14474-AB |
| 6 |
CET85 (GY-OG) |
20 |
CTRL MOD. - POWERTRAIN # AUTOMATIC TRANSMISSION FLUID PUMP CONTROL |
BU5T-14474-AB |
| 7 |
RET24 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) |
BU5T-14474-AB |
| 8 |
VYE05 (BU) |
20 |
TRANSMISSION CAN + |
BU5T-14474-AB |
| 9 |
* |
* |
Not Used |
N/A |
| 10 |
VE731 (YE-RD) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
BU5T-14474-BB |
| 11 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTPT) |
BU5T-14474-AB |
| 12 |
VE722 (BN) |
20 |
SENSOR - EXHAUST GAS TEMPERATURE 1 (EGT1) (PRE CAT) |
BU5T-14474-AB |
| 13 |
VE788 (BU-WH) |
20 |
SENSOR - PARTICULATE FILTER PRESSURE OUTLET LEFT OR SINGLE (PFP_O) |
BU5T-14474-AB |
| 14 |
LE452 (GN) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) |
BU5T-14474-AB |
| 15 |
LE453 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED 2ND (UO2SIA-21) |
BU5T-14474-AB |
| 16 |
CE234 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 2ND (HTR22) |
GU5T-14474-CA |
| 17 |
CET91 (YE-OG) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE |
GU5T-14474-CA |
| 18 |
* |
* |
Not Used |
N/A |
| 19 |
CET05 (BU) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) |
BU5T-14474-AB |
| 20 |
CETB5 (YE-BU) |
20 |
MONITOR - AUTOMATIC TRANSMISSION FLUID PUMP |
BU5T-14474-AB |
| 21 |
* |
* |
Not Used |
N/A |
| 22 |
* |
* |
Not Used |
N/A |
| 23 |
VYE06 (VT-BN) |
20 |
TRANSMISSION CAN - |
BU5T-14474-AB |
| 24 |
* |
* |
Not Used |
N/A |
| 25 |
VE796 (BN-RD) |
20 |
SENSOR - PARTICULATE FILTER PRESSURE 12 |
BU5T-14474-AB |
| 26 |
VE733 (WH) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) |
BU5T-14474-BB |
| 27 |
VET97 (VT-OG) |
20 |
CTRL MOD. - ENGINE DISCONNECT CLUTCH PRESSURE SENSOR |
BU5T-14474-AB |
| 28 |
VE723 (GN-VT) |
20 |
SENSOR - EXHAUST GAS TEMPERATURE 2 (EGT2) + |
BU5T-14474-AB |
| 29 |
LE451 (BN-YE) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) |
BU5T-14474-AB |
| 30 |
LE450 (WH) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SIP-21) |
BU5T-14474-AB |
| 31 |
* |
* |
Not Used |
N/A |
| 32 |
* |
* |
Not Used |
N/A |
| 33 |
CE171 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # AUXILIARY TRANSMISSION WARMUP 1 (ATWU1) |
BU5T-14474-BB |
| 33 |
CE171 (YE) |
18 |
CTRL MOD. - POWERTRAIN # AUXILIARY TRANSMISSION WARMUP 1 (ATWU1) |
BU5T-14474-BB |
| 34 |
CET07 (GY-OG) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) |
BU5T-14474-AB |
| 35 |
LE461 (GY-YE) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (VREF2) |
BU5T-14474-AB |
| 36 |
VET84 (BN-GN) |
20 |
SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) |
BU5T-14474-AB |
| 37 |
VETB0 (YE-VT) |
20 |
SENSOR - INTERMEDIATE SHAFT SPEED A + |
BU5T-14474-AB |
| 38 |
VET33 (WH-OG) |
20 |
SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + |
BU5T-14474-AB |
| 39 |
VET86 (YE-GY) |
20 |
MONITOR - AUTOMATIC TRANSMISSION FLUID PUMP |
BU5T-14474-AB |
| 40 |
* |
* |
Not Used |
N/A |
| 41 |
* |
* |
Not Used |
N/A |
| 42 |
VET27 (BN-YE) |
20 |
SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) |
BU5T-14474-AB |
| 43 |
VE797 (BU-GN) |
20 |
SENSOR - PARTICULATE FILTER PRESSURE |
BU5T-14474-AB |
| 44 |
LE448 (GY-BU) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) |
BU5T-14474-AB |
| 45 |
LE449 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UREF-21) |
BU5T-14474-AB |
| 46 |
CE236 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (HTR21) |
GU5T-14474-CA |
| 47 |
* |
* |
Not Used |
N/A |
| 48 |
VE530 (GY-BN) |
20 |
CTRL MOD. - AUXILIARY WATER PUMP |
BU5T-14474-AB |
| 49 |
CET06 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) |
BU5T-14474-AB |
| 50 |
LE425 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (VREF) |
BU5T-14474-AB |
| 51 |
VET26 (BN-RD) |
20 |
SENSOR - OUTPUT SHAFT SPEED (OSS) |
BU5T-14474-AB |
| 52 |
VE939 (GY-OG) |
20 |
VALVE - ACTIVE EXHAUST SOLENOID RIGHT |
BU5T-14474-AB |
| 53 |
* |
* |
Not Used |
N/A |
| 54 |
VETB1 (BN-WH) |
20 |
SENSOR - INTERMEDIATE SHAFT SPEED B + |
BU5T-14474-AB |
| 55 |
VET81 (YE-GY) |
20 |
SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) |
BU5T-14474-AB |
| 56 |
* |
* |
Not Used |
N/A |
| 57 |
RE406 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) |
BU5T-14474-AB |
| 58 |
VE787 (WH-OG) |
20 |
SENSOR - PARTICULATE FILTER PRESSURE OUTLET RIGHT (PFP_O) |
BU5T-14474-AB |
| 59 |
VE826 (YE-GN) |
20 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) |
BU5T-14474-AB |
| 60 |
VE827 (WH-GN) |
20 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) |
BU5T-14474-AB |
| 61 |
* |
* |
Not Used |
N/A |
| 62 |
* |
* |
Not Used |
N/A |
| 63 |
CET50 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION LINE PRESSURE CONTROL (LPC) |
BU5T-14474-AB |
| 64 |
CET08 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) |
BU5T-14474-AB |
| 65 |
* |
* |
Not Used |
N/A |
| 66 |
* |
* |
Not Used |
N/A |
| 67 |
* |
* |
Not Used |
N/A |
| 68 |
* |
* |
Not Used |
N/A |
| 69 |
* |
* |
Not Used |
N/A |
| 70 |
* |
* |
Not Used |
N/A |
| 71 |
RE406 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) |
BU5T-14474-AB |
| 72 |
* |
* |
Not Used |
N/A |
| 73 |
CE171 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # AUXILIARY TRANSMISSION WARMUP 1 (ATWU1) |
BU5T-14474-AB |
| 74 |
* |
* |
Not Used |
N/A |
| 75 |
CE162 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACTIVE EXHAUST SOLENOID VALVE |
BU5T-14474-AB |
| 76 |
CE235 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (HTR11) |
GU5T-14474-CA |
| 77 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
GU5T-14474-CA |
| 78 |
* |
* |
Not Used |
N/A |
| 79 |
CET51 (WH) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION CLUTCH PRESSURE CONTROL (CPC) |
BU5T-14474-AB |
| 80 |
* |
* |
Not Used |
N/A |
| 81 |
LE425 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (VREF) |
BU5T-14474-AB |
| 82 |
LE425 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (VREF) |
BU5T-14474-AB |
| 83 |
* |
* |
Not Used |
N/A |
| 84 |
RE731 (WH-OG) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (LSF_GND) |
BU5T-14474-BB |
| 85 |
RE733 (GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 2ND (HO2S22) |
BU5T-14474-BB |
| 86 |
* |
* |
Not Used |
N/A |
| 87 |
CET44 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 3 (SS3) |
BU5T-14474-AB |
| 88 |
* |
* |
Not Used |
N/A |
| 89 |
* |
* |
Not Used |
N/A |
| 90 |
* |
* |
Not Used |
N/A |
