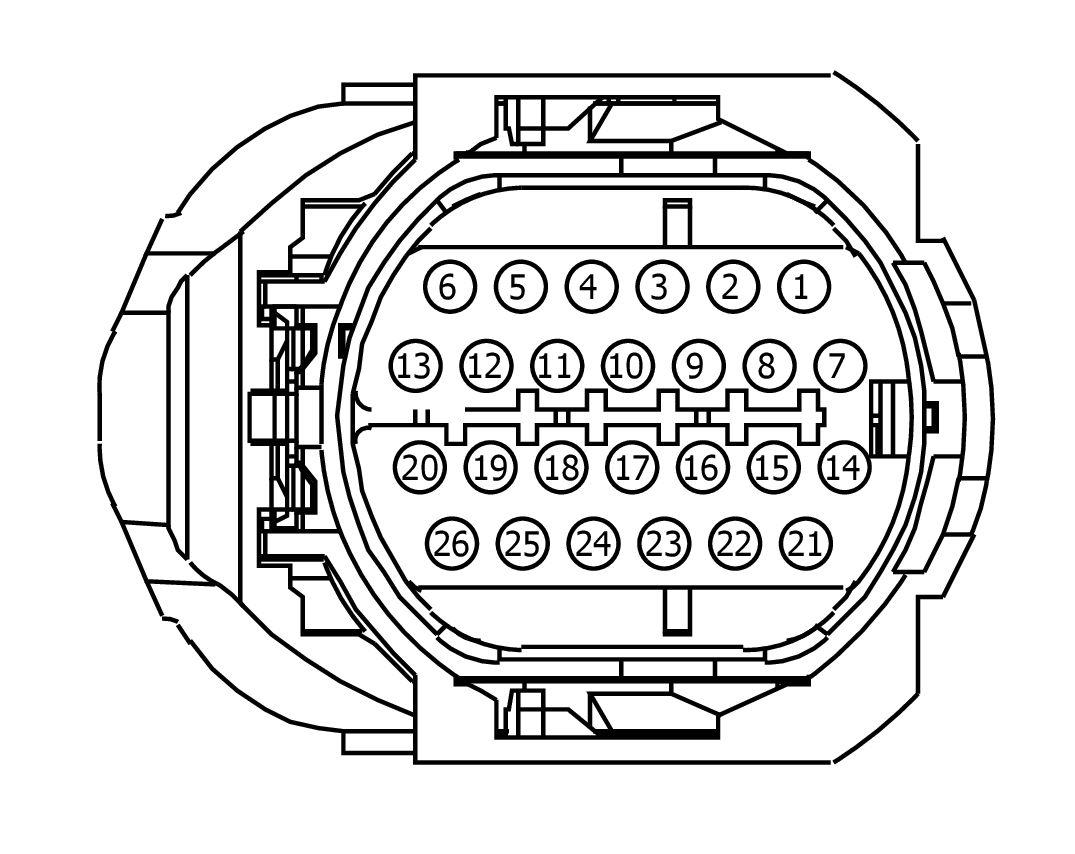

Connector End View (C168A) - TRANSMISSION
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C168A | TRANSMISSION | 14B060/12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 6W8T-14474-JA | Not Available | |
| 6W8T-14474-BA | EU2Z-14474-BA | 1.2 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VET33 (WH-OG) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + | 6W8T-14474-BA | ||||
| 2 | VETB0 (YE-VT) | 20 | SENSOR - INTERMEDIATE SHAFT SPEED A + | 6W8T-14474-BA | ||||
| 2 | VET73 (GN-BN) | 20 | #N/A | 6W8T-14474-BA | ||||
| 3 | VET74 (BU) | 20 | #N/A | 6W8T-14474-BA | ||||
| 3 | VETB1 (BN-WH) | 20 | SENSOR - INTERMEDIATE SHAFT SPEED B + | 6W8T-14474-BA | ||||
| 4 | VET26 (BN-RD) | 20 | SENSOR - OUTPUT SHAFT SPEED (OSS) | 6W8T-14474-BA | ||||
| 4 | VET26 (BN-GN) | 20 | SENSOR - OUTPUT SHAFT SPEED (OSS) | 6W8T-14474-BA | ||||
| 5 | VET84 (BN-GN) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) | 6W8T-14474-BA | ||||
| 6 | VET81 (YE-GY) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) | 6W8T-14474-BA | ||||
| 7 | LE425 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (VREF) | 6W8T-14474-BA | ||||
| 8 | LE461 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (VREF2) | 6W8T-14474-BA | ||||
| 8 | LE461 (GY-YE) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (VREF2) | 6W8T-14474-BA | ||||
| 9 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | 6W8T-14474-BA | ||||
| 9 | CET25 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | 6W8T-14474-BA | ||||
| 10 | CBBB2 (GN-VT) | 16 | FUSE - 26 OR CIRCUIT BREAKER | 6W8T-14474-JA | ||||
| 10 | CBBF5 (YE-GY) | 14 | FUSE - 26 OR CIRCUIT BREAKER | 6W8T-14474-JA | ||||
| 10 | CBB26 (BU-WH) | 14 | FUSE - 26 OR CIRCUIT BREAKER | 6W8T-14474-JA | ||||
| 11 | CET49 (BN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) | 6W8T-14474-BA | ||||
| 11 | CET49 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) | 6W8T-14474-BA | ||||
| 12 | CET91 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE | 6W8T-14474-BA | ||||
| 12 | CET91 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE | 6W8T-14474-BA | ||||
| 13 | VET27 (BN-YE) | 20 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | 6W8T-14474-BA | ||||
| 14 | CET05 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) | 6W8T-14474-BA | ||||
| 14 | CET05 (BU) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID A (SSA) | 6W8T-14474-BA | ||||
| 15 | CET06 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID B (SSB) | 6W8T-14474-BA | ||||
| 16 | CET07 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID C (SSC) | 6W8T-14474-BA | ||||
| 17 | GD123 (BK-GY) | 16 | GROUND - FENDER FRONT LEFT # 5TH POINT | 6W8T-14474-JA | ||||
| 17 | GD115 (BK-GY) | 14 | GROUND - CROSS CAR BEAM # 2ND POINT | 6W8T-14474-JA | ||||
| 18 | VE181 (WH-GN) | 20 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | 6W8T-14474-BA | ||||
| 18 | CET85 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # AUTOMATIC TRANSMISSION FLUID PUMP CONTROL | 6W8T-14474-BA | ||||
| 19 | CETB5 (YE-BU) | 20 | MONITOR - AUTOMATIC TRANSMISSION FLUID PUMP | 6W8T-14474-BA | ||||
| 19 | VET86 (YE-GY) | 20 | MONITOR - AUTOMATIC TRANSMISSION FLUID PUMP | 6W8T-14474-BA | ||||
| 20 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | 6W8T-14474-BA | ||||
| 21 | CET08 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID D (SSD) | 6W8T-14474-BA | ||||
| 22 | CET09 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID E (SSE) | 6W8T-14474-BA | ||||
| 23 | CET10 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # SHIFT SOLENOID F (SSF) | 6W8T-14474-BA | ||||
| 24 | CET50 (WH-OG) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION LINE PRESSURE CONTROL (LPC) | 6W8T-14474-BA | ||||
| 25 | CET51 (WH) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION CLUTCH PRESSURE CONTROL (CPC) | 6W8T-14474-BA | ||||
| 26 | CET44 (BU-BN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 3 (SS3) | 6W8T-14474-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1634
Service Part Number:
LU2Z-14S411-EA
Gauge:
18
Pin material:
Silver
Cavities:
26
Vehicle Uses:
- Switch - Traction Control
- Transmission
