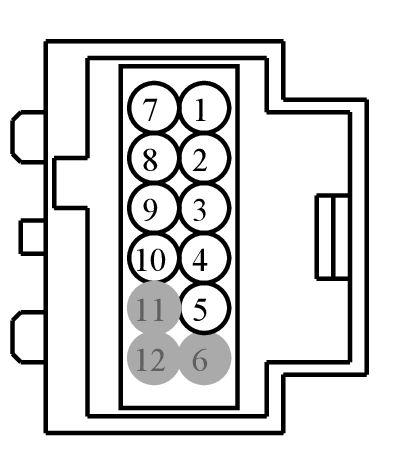

Connector End View C4488 - Liftgate Applique
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4488 | LIFTGATE APPLIQUE | 13412 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available | |
| 1L2T-14421-AA | Not Available | |
| DU5T-14421-DB | EU2Z-14421-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | CDC82 (GN-VT) | 22 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | 1L2T-14421-BA | |
| 2 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | 1L2T-14421-AA | |
| 3 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | 1L2T-14421-AA | |
| 4 | VDN04 (VT-WH) | 22 | CTRL MOD. - LIN BUS # BCM 4 | 1L2T-14421-BA | |
| 4 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | 1L2T-14421-BA | |
| 5 | DMP19 (BK) | 20 | CAMERA - PARKING AID REAR VIDEO D | 1L2T-14421-AA | |
| 6 | * | * | Not Used | N/A | |
| 7 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK | 1L2T-14421-BA | |
| 8 | CPL60 (BN-YE) | 22 | SWITCH - LIFTGATE GLASS RELEASE | 1L2T-14421-BA | |
| 9 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # BCM 6 | 1L2T-14421-BA | |
| 10 | GD348 (BK-YE) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | DU5T-14421-DB | |
| 11 | * | * | Not Used | N/A | |
| 12 | * | * | Not Used | N/A |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1185
Service Part Number:
BU2Z-14S411-AJA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Camera - Reverse Park Aid
- Switch - Gear Shift Select/Neutral Safety
