Connector End View C2280B - Body Control Module (BCM)

Connector: Description Color Harness Base Part # Service Pigtail
C2280B BODY CONTROL MODULE (BCM)   14401 part# N/A Not Available

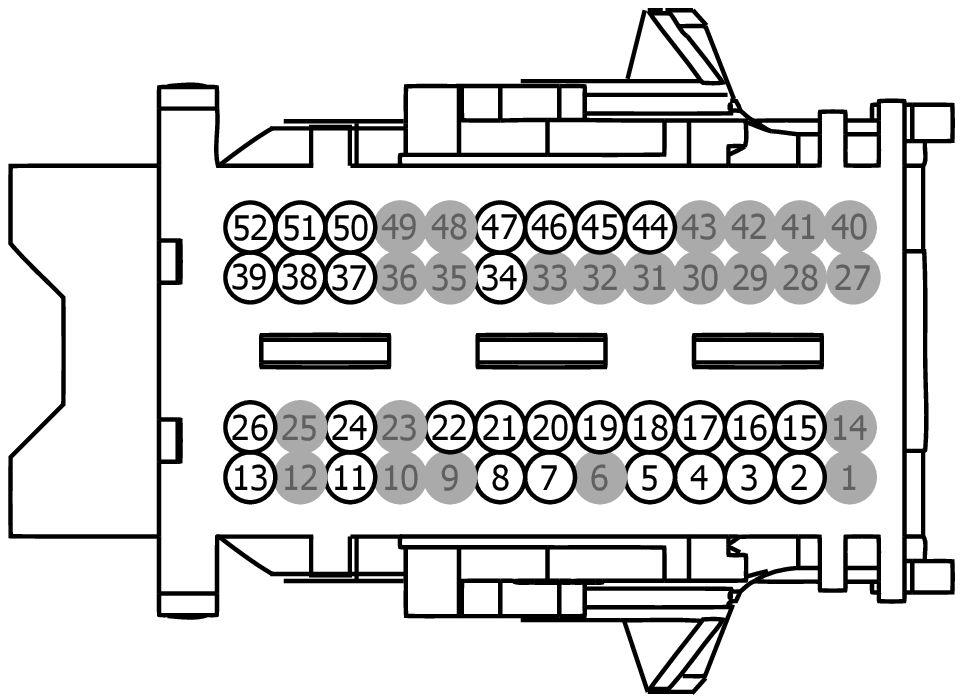

GFDWR134429Courtesy of FORD MOTOR COMPANY
Terminal Part Number  Service Part Number  Size
9U5T-14474-DB DU2Z-14474-AA 0.64
Pin  Circuit  Gauge  Circuit Function  Qualifier  Terminal Part Number
1 * * Not Used   N/A
2 CLS34 (GY) 22 SWITCH - PARK LAMPS   9U5T-14474-DB
3 CLN56 (BN-VT) 22 DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN   9U5T-14474-DB
4 CMP18 (GN-BN) 22 SWITCH - PARKING AID   9U5T-14474-DB
5 CPK35 (YE-OG) 22 CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 +   9U5T-14474-DB
6 * * Not Used   N/A
7 CLN55 (YE-VT) 22 DIMMER - IP/SWITCH ILLUMINATION # DIM UP   9U5T-14474-DB
8 CLS48 (BU) 22 SWITCH - FOG LAMP REAR   9U5T-14474-DB
9 * * Not Used   N/A
10 * * Not Used   N/A
11 CRT36 (BU-GY) 22 CTRL MOD. - WIRELESS ACCESSORY CHARGING MODULE   9U5T-14474-DB
12 * * Not Used   N/A
13 VDN15 (BU-GY) 22 CTRL MOD. - LIN BUS # BCM 7   9U5T-14474-DB
14 * * Not Used   N/A
15 CLF24 (YE-BU) 22 SWITCH - HEADLAMP ON   9U5T-14474-DB
16 CLF23 (WH-VT) 22 SWITCH - HEADLAMP OFF   9U5T-14474-DB
17 CMP32 (GN) 22 SWITCH - ACTIVE PARK ASSIST (AUTOPARK)   9U5T-14474-DB
18 RRH02 (GN-WH) 22 CTRL MOD. - SWITCH HORN   9U5T-14474-DB
19 CLS32 (BN-YE) 22 SWITCH - HAZARD   9U5T-14474-DB
20 CLF21 (GY-VT) 22 SWITCH - FOG LAMPS FRONT   9U5T-14474-DB
21 CLF19 (VT-GN) 22 SWITCH - AUTOLAMP (1) ON   9U5T-14474-DB
22 RLF14 (GY-BN) 22 SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) -   9U5T-14474-DB
23 * * Not Used   N/A
24 VLF14 (BU-BN) 22 SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) +   9U5T-14474-DB
25 * * Not Used   N/A
26 VPL56 (BU-GY) 22 RECEIVER - REMOTE RF   9U5T-14474-DB
27 * * Not Used   N/A
28 * * Not Used   N/A
29 * * Not Used   N/A
30 * * Not Used   N/A
31 * * Not Used   N/A
32 * * Not Used   N/A
33 * * Not Used   N/A
34 CMP02 (GN-BU) 22 CTRL MOD. - PARKING AID # INDICATOR STATUS   9U5T-14474-DB
35 * * Not Used   N/A
36 * * Not Used   N/A
37 CDC34 (WH-OG) 20 SWITCH - IGNITION # RUN START   9U5T-14474-DB
38 CDC30 (BU-GY) 22 SWITCH - IGNITION # KEY IN   9U5T-14474-DB
39 CPK36 (VT-BN) 22 CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED   9U5T-14474-DB
40 * * Not Used   N/A
41 * * Not Used   N/A
42 * * Not Used   N/A
43 * * Not Used   N/A
44 VLN37 (VT-GY) 22 CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE)   9U5T-14474-DB
44 VLN37 (BU-WH) 22 CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE)   9U5T-14474-DB
45 VLN04 (VT-GY) 22 CTRL MOD. - IP/SWITCH ILLUMINATION   9U5T-14474-DB
46 CET53 (BU-OG) 22 CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK   9U5T-14474-DB
47 CE436 (VT-OG) 22 CTRL MOD. -WAKE UP PCM   9U5T-14474-DB
48 * * Not Used   N/A
49 * * Not Used   N/A
50 CDC33 (VT-GN) 22 SWITCH - IGNITION # RUN ACCESSORY   9U5T-14474-DB
51 CDC35 (BU-WH) 22 SWITCH - IGNITION # START   9U5T-14474-DB
52 VDN01 (BU-WH) 22 CTRL MOD. - LIN BUS # BCM 1   9U5T-14474-DB
