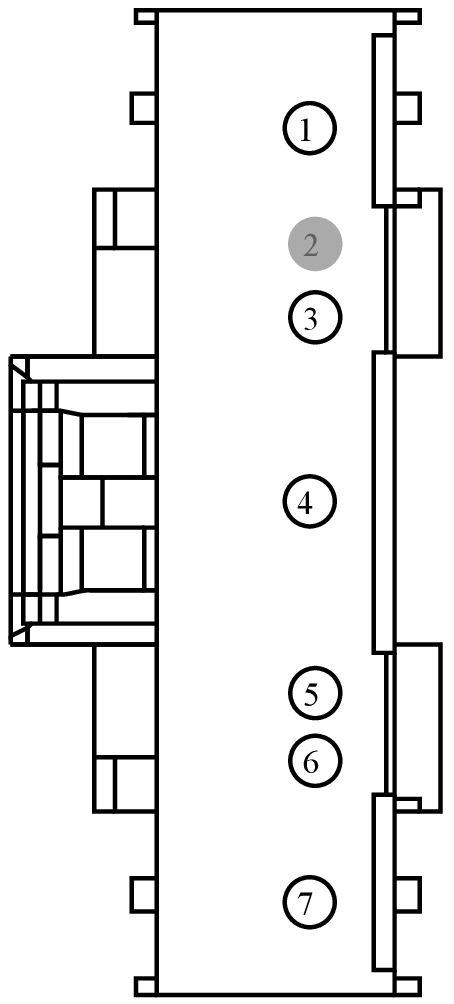

Connector End View C250 - Ignition Switch
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C250 | IGNITION SWITCH | 14401 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AAB | DU2Z-14474-DA | 1.50 |
| 92GG-14474-KBB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | CDC34 (WH-OG) | 20 | SWITCH - IGNITION # RUN START | 92GG-14474-KBB | |
| 2 | * | * | Not Used | N/A | |
| 3 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | 97BG-14474-AAB | |
| 4 | SBP20 (GN-RD) | 20 | FUSE - 20 OR CIRCUIT BREAKER | 92GG-14474-KBB | |
| 5 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | 97BG-14474-AAB | |
| 6 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN ACCESSORY | 97BG-14474-AAB | |
| 7 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | 92GG-14474-KBB |
