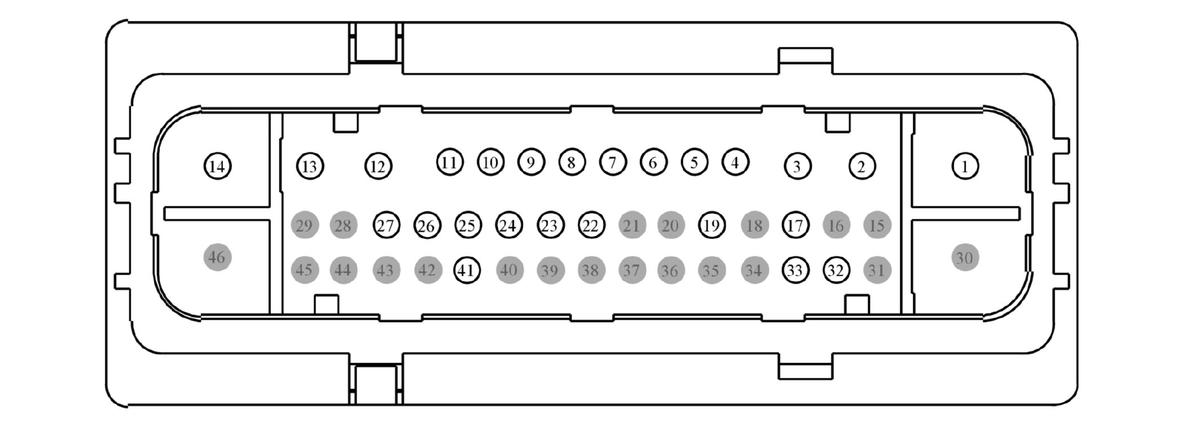

Connector End View (C135A) - ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C135A | ANTI-LOCK BRAKE SYSTEM (ABS) MODULE | BK | 14290 | part# N/A | See Below |
Pin: 22 - CCB25(BN)-CTRL MOD. - ELEC. PARK BRAKE # SWITCH INPUT 6, Gauge 22
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-LBB | EU2Z-14474-AB | 2.80 |
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| 1C1T-14474-AA | KU2Z-14474-AA | 6.30 |
| 97BG-14474-CFA | KU2Z-14474-AA | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD192 (BK-VT) | 8 | GROUND - FENDER FRONT LEFT # 5TH POINT | 1C1T-14474-AA | ||||
| 2 | CCB16 (WH-VT) | 12 | CTRL MOD. - ELEC. PARK BRAKE # EPB MOTOR LEFT LOCK (+) | DU5T-14474-LBB | ||||
| 3 | CCB17 (BU-GN) | 12 | CTRL MOD. - ELEC. PARK BRAKE # EPB MOTOR LEFT UNLOCK (-) | DU5T-14474-LBB | ||||
| 4 | VCA06 (WH-OG) | 22 | SENSOR - WHEEL SPEED RIGHT REAR | CU5T-14474-EB | ||||
| 5 | RCA20 (BN) | 22 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | CU5T-14474-EB | ||||
| 6 | VCA03 (VT-WH) | 20 | SENSOR - WHEEL SPEED LEFT FRONT | CU5T-14474-EB | ||||
| 7 | RCA17 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | CU5T-14474-EB | ||||
| 8 | VCA04 (BU-OG) | 22 | SENSOR - WHEEL SPEED LEFT REAR | CU5T-14474-EB | ||||
| 9 | RCA18 (BN-GN) | 22 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | CU5T-14474-EB | ||||
| 10 | VCA05 (GY-VT) | 20 | SENSOR - WHEEL SPEED RIGHT FRONT | CU5T-14474-EB | ||||
| 11 | RCA19 (GN-WH) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | CU5T-14474-EB | ||||
| 12 | CCB19 (GN-BN) | 12 | CTRL MOD. - ELEC. PARK BRAKE # EPB MOTOR RIGHT UNLOCK (-) | DU5T-14474-LBB | ||||
| 13 | CCB18 (YE-GY) | 12 | CTRL MOD. - ELEC. PARK BRAKE # EPB MOTOR RIGHT LOCK (+) | DU5T-14474-LBB | ||||
| 14 | SBB28 (GN-RD) | 10 | FUSE - 28 | 97BG-14474-CFA | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | RMC19 (YE-GY) | 20 | SWITCH - LOW LEVEL BRAKE FLUID | CU5T-14474-EB | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | CMC19 (GY-VT) | 20 | SWITCH - LOW LEVEL BRAKE FLUID | CU5T-14474-EB | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | CCB25 (BN) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH INPUT 6 | CU5T-14474-EB | ||||
| 23 | CCB24 (WH-OG) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH INPUT 5 | CU5T-14474-EB | ||||
| 24 | CCB23 (VT-GN) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH INPUT 4 | CU5T-14474-EB | ||||
| 25 | CCB22 (WH-BN) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH SUPPLY 3 | CU5T-14474-EB | ||||
| 26 | CCB21 (GN-VT) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH SUPPLY 2 | CU5T-14474-EB | ||||
| 27 | CCB20 (BU-WH) | 22 | CTRL MOD. - ELEC. PARK BRAKE # SWITCH SUPPLY 1 | CU5T-14474-EB | ||||
| 28 | * | * | Not Used | N/A | ||||
| 29 | * | * | Not Used | N/A | ||||
| 30 | * | * | Not Used | N/A | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | CU5T-14474-EB | ||||
| 33 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | CU5T-14474-EB | ||||
| 34 | * | * | Not Used | N/A | ||||
| 35 | * | * | Not Used | N/A | ||||
| 36 | * | * | Not Used | N/A | ||||
| 37 | * | * | Not Used | N/A | ||||
| 38 | * | * | Not Used | N/A | ||||
| 39 | * | * | Not Used | N/A | ||||
| 40 | * | * | Not Used | N/A | ||||
| 41 | CBB23 (BN-YE) | 20 | FUSE - 23 | CU5T-14474-EB | ||||
| 42 | * | * | Not Used | N/A | ||||
| 43 | * | * | Not Used | N/A | ||||
| 44 | * | * | Not Used | N/A | ||||
| 45 | * | * | Not Used | N/A | ||||
| 46 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1603
Service Part Number:
KU2Z-14S411-NA
Gauge:
12 14 20
Pin material:
Tin
Cavities:
46
Vehicle Uses:
- Module - Anti-Lock Brake System
