Turbocharger - Component Location

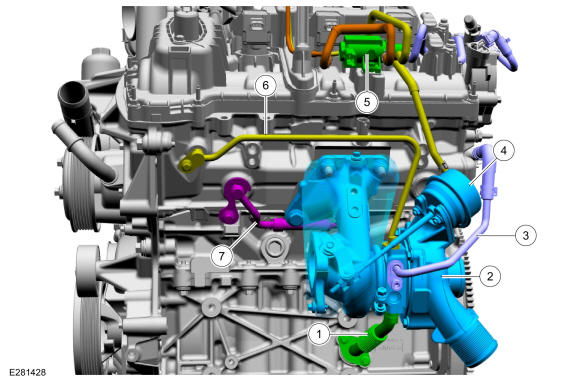

Turbocharger 2.7L EcoBoost Left
| Item | Description |
|---|---|
| 1 | Turbocharger oil return tube left |
| 2 | Turbocharger left |
| 3 | Turbocharger coolant return tube left |
| 4 | Wastegate control actuator left (part of the turbocharger left) |
| 5 | Wastegate control valve solenoid |
| 6 | Turbocharger oil supply tube left |
| 7 | Turbocharger coolant supply tube left |

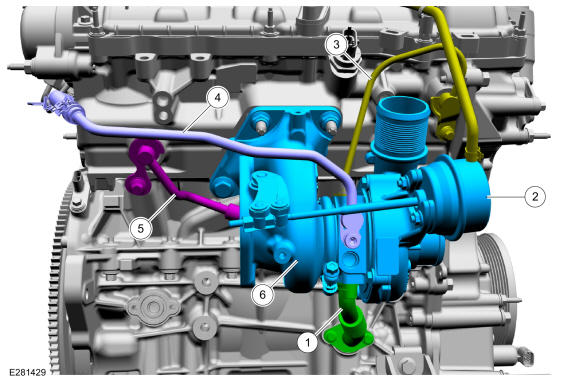

Turbocharger 2.7L EcoBoost Right
| Item | Description |
|---|---|
| 1 | Turbocharger oil return tube right |
| 2 | Wastegate control actuator right (part of the turbocharger right) |
| 3 | Turbocharger oil supply tube right |
| 4 | Turbocharger coolant return tube right |
| 5 | Turbocharger coolant supply tube right |
| 6 | Turbocharger right |

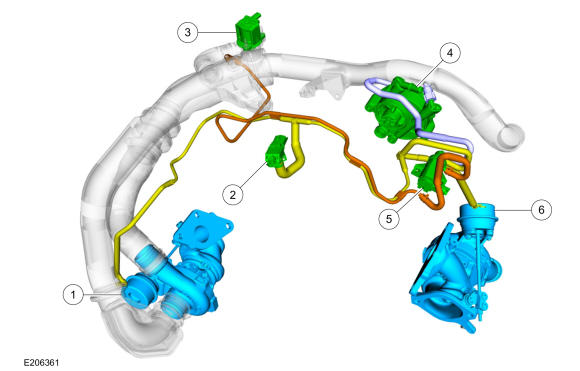

2.7L EcoBoost Turbocharger Controls
| Item | Description |
|---|---|
| 1 | Wastegate control actuator left (part of the turbocharger left) |
| 2 | Wastegate vacuum sensor |
| 3 | Turbocharger bypass valve |
| 4 | Vacuum pump assembly |
| 5 | Wastegate control valve solenoid |
| 6 | Wastegate control actuator right (part of the turbocharger right) |
