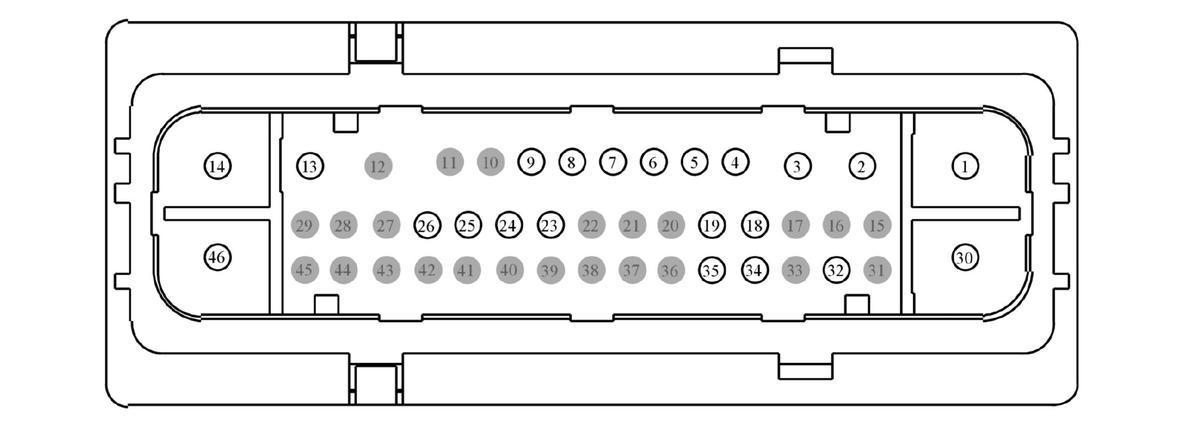

Connector End View (C3841) - ALL WHEEL DRIVE (AWD) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3841 | ALL WHEEL DRIVE (AWD) MODULE | 14B599 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-CFA | KU2Z-14474-AA | 6.30 |
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| DU5T-14474-TAB | DU2Z-14474-CA | 0.64 |
| XF2T-14474-BA | EU2Z-14474-AB | 2.80 |
| 1C1T-14474-AA | KU2Z-14474-AA | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK03 (GY) | 12 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | 97BG-14474-CFA | ||||
| 2 | VED02 (GN-BN) | 14 | CTRL MOD. - DRIVELINE # REAR DIFFERENTIAL MOTOR CONTROL B (RDMC_B) | F8VB-14474-AA | ||||
| 3 | VED03 (GY-BU) | 14 | CTRL MOD. - DRIVELINE # REAR DIFFERENTIAL MOTOR CONTROL C (RDMC_C) | F8VB-14474-AA | ||||
| 4 | VED19 (GY) | 20 | SENSOR - REAR DRIVE/DIFFERENTIAL MOTOR POSITION A | CU5T-14474-EB | ||||
| 5 | VED20 (VT) | 20 | SENSOR - REAR DRIVE/DIFFERENTIAL MOTOR POSITION B | CU5T-14474-EB | ||||
| 6 | VED17 (BN-GN) | 22 | SENSOR - REAR DRIVE/DIFFERENTIAL UNIT SPEED | DU5T-14474-TAB | ||||
| 7 | LED17 (GN-VT) | 22 | CTRL MOD. - DRIVELINE # REAR DRIVE/DIFFERENTIAL UNIT SPEED SENSOR + | DU5T-14474-TAB | ||||
| 8 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | CU5T-14474-EB | ||||
| 9 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | CU5T-14474-EB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | VED04 (GY-VT) | 12 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT MOTOR CONTROL + (PTUMC+) | XF2T-14474-BA | ||||
| 14 | VED05 (VT-WH) | 12 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT MOTOR CONTROL - (PTUMC-) | 97BG-14474-CFA | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | RED18 (GN) | 22 | CTRL MOD. - DRIVELINE # REAR DRIVE/DIFFERENTIAL UNIT HALL SENSOR - | DU5T-14474-TAB | ||||
| 19 | VED21 (VT-GN) | 20 | SENSOR - REAR DRIVE/DIFFERENTIAL MOTOR POSITION C | CU5T-14474-EB | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | RED14 (BU-GN) | 22 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT HALL SENSOR - | DU5T-14474-TAB | ||||
| 24 | VED15 (BN-BU) | 22 | SENSOR - POWER TRANSFER UNIT FORK POSITION | DU5T-14474-TAB | ||||
| 25 | LED14 (BN-YE) | 22 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT HALL SENSOR + | DU5T-14474-TAB | ||||
| 26 | VED16 (WH-BU) | 22 | SENSOR - POWER TRANSFER UNIT CAM POSITION | DU5T-14474-TAB | ||||
| 27 | * | * | Not Used | N/A | ||||
| 28 | * | * | Not Used | N/A | ||||
| 29 | * | * | Not Used | N/A | ||||
| 30 | VED01 (BU) | 14 | CTRL MOD. - DRIVELINE # REAR DIFFERENTIAL MOTOR CONTROL A (RDMC_A) | 97BG-14474-CEA | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | RED10 (YE-GY) | 22 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT TEMPERATURE SENSOR - | DU5T-14474-TAB | ||||
| 33 | * | * | Not Used | N/A | ||||
| 34 | VED11 (VT-BN) | 22 | CTRL MOD. - DRIVELINE # POWER TRANSFER UNIT TEMPERATURE SENSOR + | DU5T-14474-TAB | ||||
| 35 | LED18 (WH-BN) | 22 | CTRL MOD. - DRIVELINE # REAR DRIVE/DIFFERENTIAL UNIT HALL SENSOR + | DU5T-14474-TAB | ||||
| 36 | * | * | Not Used | N/A | ||||
| 37 | * | * | Not Used | N/A | ||||
| 38 | * | * | Not Used | N/A | ||||
| 39 | * | * | Not Used | N/A | ||||
| 40 | * | * | Not Used | N/A | ||||
| 41 | * | * | Not Used | N/A | ||||
| 42 | * | * | Not Used | N/A | ||||
| 43 | * | * | Not Used | N/A | ||||
| 44 | * | * | Not Used | N/A | ||||
| 45 | * | * | Not Used | N/A | ||||
| 46 | GD313 (BK-GN) | 10 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | 1C1T-14474-AA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1603
Service Part Number:
KU2Z-14S411-NA
Gauge:
12 14 20
Pin material:
Tin
Cavities:
46
Vehicle Uses:
- Module - Anti-Lock Brake System
