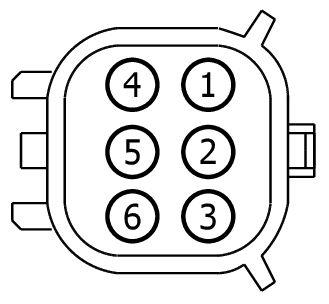

Connector End View (C108) - KNOCK SENSOR (KS) AND ENGINE COOLANT TEMPERATURE (ECT) SENSOR ASSEMBLY
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C108 | KNOCK SENSOR (KS) AND ENGINE COOLANT TEMPERATURE (ECT) SENSOR ASSEMBLY | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7U5T-14421-BA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | 7U5T-14421-BA | ||||
| 2 | VE801 (VT-OG) | 18 | SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1P) [KSL1+] | 7U5T-14421-BA | ||||
| 3 | VE802 (BN-BU) | 18 | SENSOR - KNOCK 2ND BANK 1ST (KS2P) [KSL2+] | 7U5T-14421-BA | ||||
| 4 | VE716 (YE) | 18 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | 7U5T-14421-BA | ||||
| 5 | RE323 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1N) [KSL1-] - | 7U5T-14421-BA | ||||
| 6 | RE324 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] | 7U5T-14421-BA | ||||

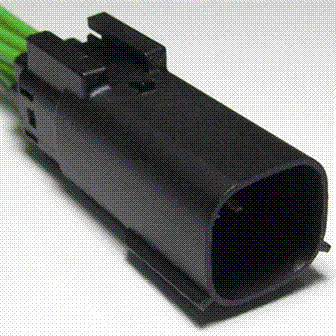

Available Pigtail Kits
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
