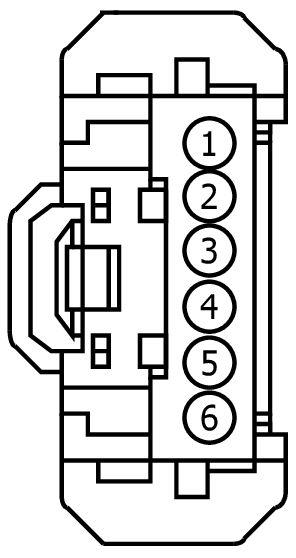

Connector End View C2490 - STEERING WHEEL SWITCH LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2490 | STEERING WHEEL SWITCH LH | PIA | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | N/A | ||||
| 2 | * (*) | * | A/D CHANNEL 1 | N/A | ||||
| 3 | * (*) | * | A/D CHANNEL 2 | N/A | ||||
| 4 | * (*) | * | A/D CHANNEL 3 | without cruise control | N/A | |||
| 5 | * (*) | * | RETURN LEFT | N/A | ||||
| 6 | * (*) | * | GROUND | N/A | ||||
