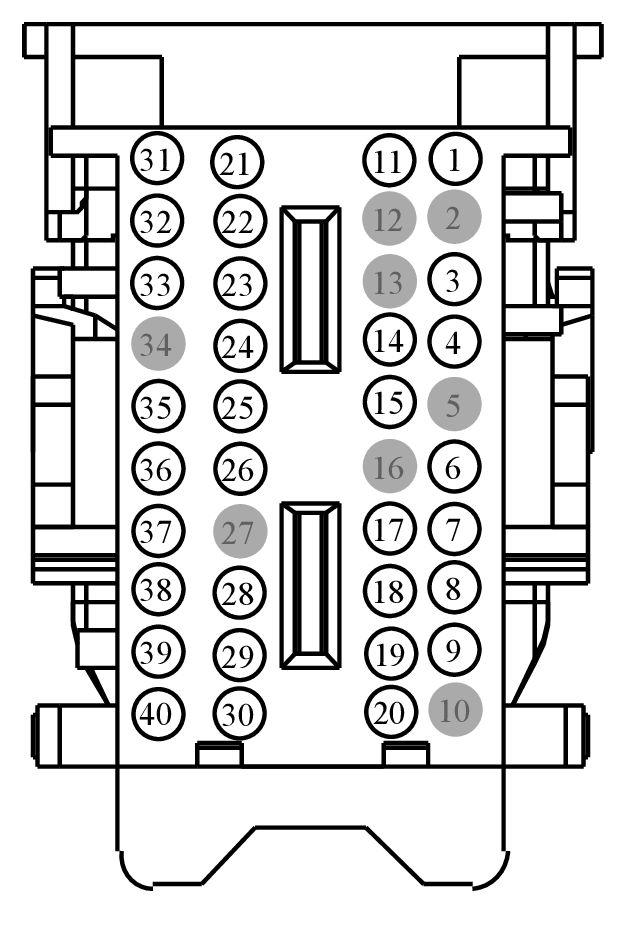

Connector End View (C2280C) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2019 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280C | BODY CONTROL MODULE (BCM) | 12A581 | part# N/A | Not Available | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DA | DU2Z-14474-AA | 0.64 |
| FU5T-14474-LA | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EA | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VMP21 (WH-BN) | 20 | SENSOR - PARKING AID # ACTIVE PARK ASSIST (AUTOPARK) FRONT RIGHT SIDE | 9U5T-14474-DA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | LDC59 (BU-WH) | 20 | CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR + | 9U5T-14474-DA | ||||
| 4 | CDC56 (WH) | 20 | CTRL MOD. - BATTERY MONITORING SYSTEM LIN BUS | 9U5T-14474-DA | ||||
| 4 | SDC57 (BU-OG) | 20 | CTRL MOD. - BATTERY MONITORING SYSTEM MONITOR | Ford China | 9U5T-14474-DA | |||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CLS04 (GN-WH) | 20 | CTRL MOD. - LICENSE PLATE | Lincoln | 9U5T-14474-DA | |||
| 6 | CLS56 (YE-GN) | 22 | LAMP - TURN FRONT LEFT OR COMMON# SIGNAL OUT | 9U5T-14474-DA | ||||
| 7 | LMP06 (VT-GY) | 20 | CTRL MOD. - PARKING AID # SENSORS FRONT + | 9U5T-14474-DA | ||||
| 8 | SDC57 (BU-OG) | 20 | CTRL MOD. - BATTERY MONITORING SYSTEM MONITOR | 9U5T-14474-DA | ||||
| 9 | CDC45 (VT-BN) | 20 | CTRL MOD. - ELECTRICAL STEERING COLUMN LOCK + | 9U5T-14474-DA | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VMP20 (GY-OG) | 20 | SENSOR - PARKING AID # ACTIVE PARK ASSIST (AUTOPARK) FRONT LEFT SIDE | 9U5T-14474-DA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | CPL25 (BU-OG) | 20 | SWITCH - HOOD # AJAR | 9U5T-14474-DA | ||||
| 14 | CPL25 (BU-OG) | 22 | SWITCH - HOOD # AJAR | Ford China | FU5T-14474-LA | |||
| 15 | CLF61 (GN-OG) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | 9U5T-14474-DA | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | CLS05 (GN-WH) | 20 | CTRL MOD. - PARK | 9U5T-14474-DA | ||||
| 17 | CLS58 (BU-WH) | 22 | LAMP - TURN FRONT RIGHT # SIGNAL OUT | Lincoln | 9U5T-14474-DA | |||
| 18 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | Lincoln- 2.7L/3.0L | 9U5T-14474-DA | |||
| 18 | CE436 (VT-OG) | 22 | CTRL MOD. -WAKE UP PCM | 9U5T-14474-DA | ||||
| 19 | RDC59 (GY-BN) | 20 | CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR - | 9U5T-14474-DA | ||||
| 20 | CRH02 (BU-WH) | 22 | SWITCH - HORN | Ford China | FU5T-14474-LA | |||
| 20 | CRH02 (BU-WH) | 20 | SWITCH - HORN | 9U5T-14474-DA | ||||
| 21 | VMP13 (BU-OG) | 20 | SENSOR - PARKING AID # FRONT # (RIGHT OUTER) | 9U5T-14474-DA | ||||
| 22 | VMP12 (BU-GY) | 20 | SENSOR - PARKING AID # FRONT # (RIGHT INNER) | 9U5T-14474-DA | ||||
| 23 | CDC71 (YE-GY) | 20 | CTRL MOD. - POWER OUTLET ENABLE OR SET | 9U5T-14474-DA | ||||
| 24 | CDC40 (VT-GY) | 20 | RELAY - DELAY ACCESSORY | 9U5T-14474-DA | ||||
| 25 | CDC55 (BN-VT) | 20 | RELAY - RUN START | 9U5T-14474-DA | ||||
| 26 | CE226 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | 9U5T-14474-DA | ||||
| 27 | * | * | Not Used | N/A | ||||
| 28 | CMC19 (GY-VT) | 20 | SWITCH - LOW LEVEL BRAKE FLUID | 9U5T-14474-DA | ||||
| 29 | CE115 (BN) | 20 | CTRL MOD. - POWERTRAIN # INDICATOR CATALYST OVERHEATED | Lincoln- 2.7L/3.0L | 9U5T-14474-DA | |||
| 29 | CR115 (BN) | 22 | CTRL MOD. - INDICATOR DEPLOYMENT (RDI) | 9U5T-14474-DA | ||||
| 30 | CLS06 (GN-OG) | 20 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | Ford China | 9U5T-14474-DA | |||
| 30 | CLS13 (YE-BU) | 18 | CTRL MOD. - SIDE MARKER FRONT LEFT | Lincoln China | 9U5T-14474-EA | |||
| 31 | VMP11 (BU-GN) | 20 | SENSOR - PARKING AID # FRONT # (LEFT OUTER) | 9U5T-14474-DA | ||||
| 32 | VMP10 (WH-BU) | 20 | SENSOR - PARKING AID # FRONT # (LEFT INNER) | 9U5T-14474-DA | ||||
| 33 | CDC72 (BN-WH) | 20 | CTRL MOD. - POWER OUTLET DISABLE OR RESET | 9U5T-14474-DA | ||||
| 34 | * | * | Not Used | N/A | ||||
| 35 | RMP06 (YE-OG) | 20 | CTRL MOD. - PARKING AID # SENSORS FRONT - | 9U5T-14474-DA | ||||
| 36 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK LAMPS 1 | N/A | ||||
| 37 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | Ford China | 9U5T-14474-DA | |||
| 37 | CLS14 (YE-GY) | 18 | CTRL MOD. - SIDE MARKER FRONT RIGHT | Lincoln China | 9U5T-14474-EA | |||
| 38 | CLS25 (YE-VT) | 22 | CTRL MOD. - TURN LAMP RIGHT FRONT | FU5T-14474-LA | ||||
| 38 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | Halogen | N/A | |||
| 39 | CLS21 (GN-BU) | 22 | CTRL MOD. - TURN LAMP LEFT FRONT | LED Lincoln | N/A | |||
| 39 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | 9U5T-14474-DA | ||||
| 40 | CLF61 (GY-BU) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | Ford China | 9U5T-14474-DA | |||
| 40 | CLF61 (BU-GY) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | N/A | ||||
