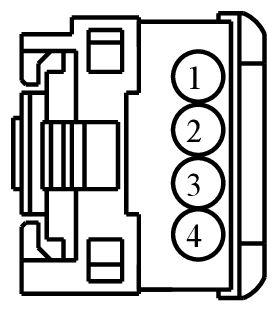

Connector End View (C632) - FRONT DOOR LOCK SWITCH RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C632 | FRONT DOOR LOCK SWITCH RH | 14630 | #N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DA | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-YA | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL78 (VT-WH) | 26 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | 9U5T-14474-YA | ||||
| 2 | CPL16 (YE-GN) | 26 | SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK | 9U5T-14474-YA | ||||
| 3 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | 9U5T-14474-DA | ||||
| 4 | CPL15 (BU) | 26 | SWITCH - TRIM DOOR LOCK PASSENGER # LOCK | 9U5T-14474-YA | ||||
